Nova serija NV talilnih vložkov

Nova serija NV talilnih vložkov z izboljšano izklopno zmogljivostjo, nižjimi izgubnimi močmi ter več različnimi izvedbami varovalke.

Uroš Kovač Specialist produktne skupine

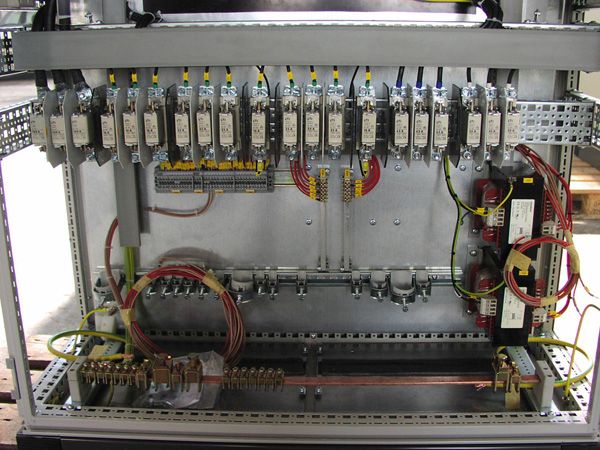

Uporaba NV talilnih vložkov

Talilni vložki NV z gG karakteristiko se, v osnovi, uporabljajo za zaščito vodnikov. So namerno oslabljeni del tokokroga, ki poskrbi za prekinitev toka v primeru preobremenitve ali kratkega stika in s tem za zaščito dražjih komponent tokokroga.




Sestavni deli NV talilnega vložka:

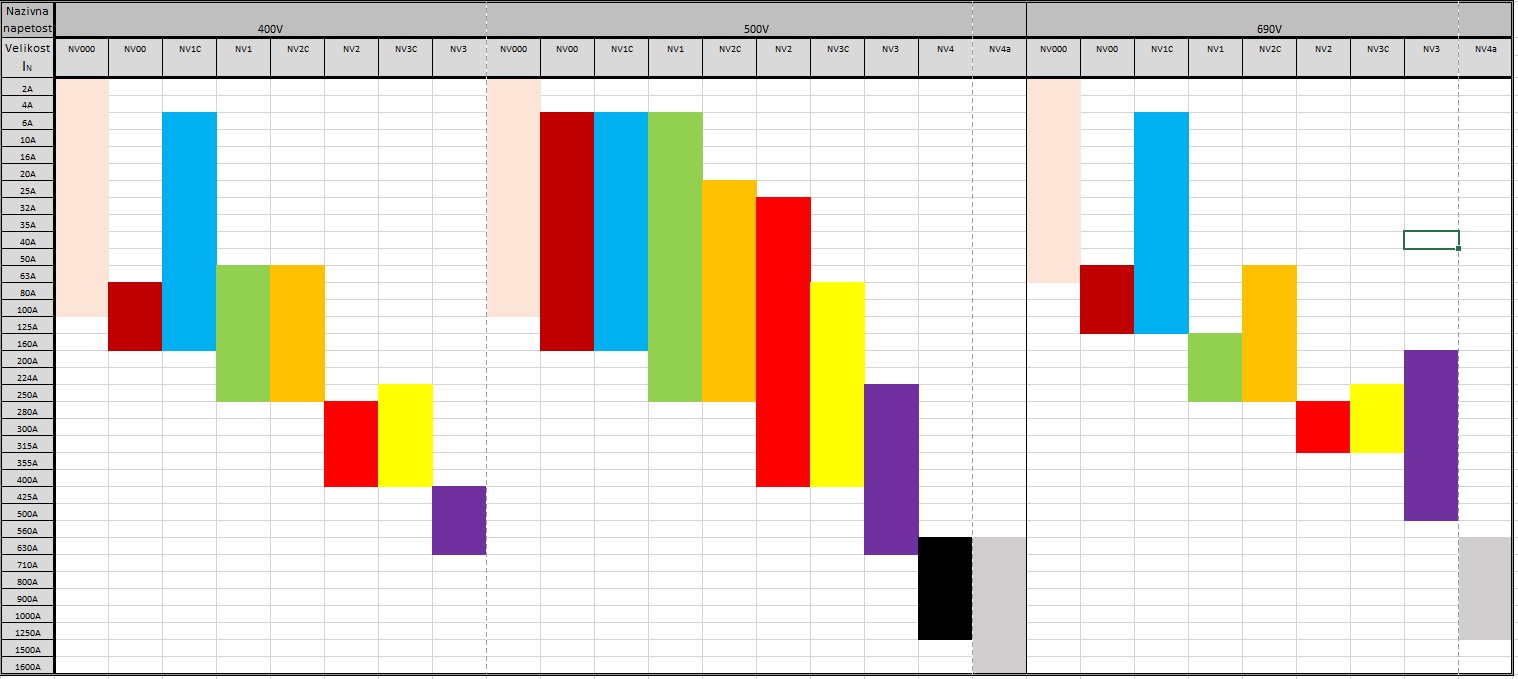

Nazivne napetosti ter nazivni tokovi

Obstajajo tri nazivne napetosti (400 V, 500 V in 690 V) ter nazivni tokovi od 2 A do 1600 A. Najbolj razširjena je uporaba 500 V talilnih vložkov. Nadalje se NV talilni vložki delijo tudi na izolirane in neizolirane. Pri izolirani izvedbi roglji za izvlečenje talilnega vložka iz podstavka niso pod napetostjo.

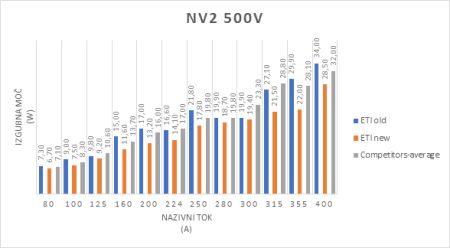

Primerjava izgubnih moči

V primerjavi s starimi NV talilnimi vložki so bile občutno znižane izgubne moči. Kot je razvidno iz grafa, je razlika v izgubni moči novih talilnih vložkov že pri manjših amperažah. Bolj ko se amperaže večajo, bolj je občutna razlika izgubne moči, ki je bistveno nižja tudi od povprečja talilnih vložkov ostalih proizvajalcev.

Izboljšanje izklopne zmogljivosti

Pri vseh nazivnih napetostih je bil izveden preizkus maksimalne izklopne zmogljivosti pri 120 kA in 690 V talilni vložki so bili testirani na nadstandardni napetosti – na približno 760 V.

Ostale novosti nove serije talilnih vložkov:

- Večja zanesljivost delovanja.
- Uvedena je bila nova tehnologija nanašanja spajke, t.i. kokilno nanašanje spajke.
- Talilni elementi so bili prilagojeni na najboljši možni izkoristek takšnega nanašanja spajke.



Standard IEC

V standardu so definirane sledeče velikosti NV talilnih vložkov: NV000, NV00, NV0, NV1, NV2, NV3, NV4 in NV4a. Poleg tega pa pri nekaterih velikostih obstajajo tudi t.i. kompaktne verzije, kot so npr: NV1C, NV2C in NV3C.

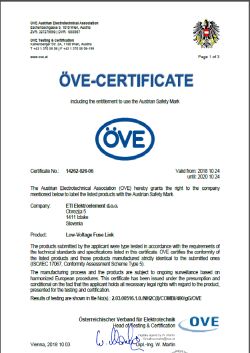

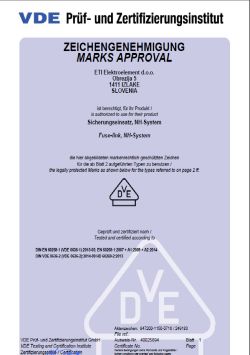

CERTIFIKATI
