Pametno krmiljenje motorjev: Kako varno in učinkovito spremeniti smer vrtenja trifaznega motorja

Trifazni asinhronski motorji sodijo med najpogosteje uporabljene električne stroje v industrijskih in komercialnih aplikacijah. Njihova zanesljivost, razmeroma enostavna konstrukcija in učinkovitost jih naredijo primerne za transportne sisteme, obdelovalne stroje, črpalke, dvižne naprave in nešteto avtomatiziranih procesov. V številnih aplikacijah pa delovanje v eni sami smeri ni dovolj. Oprema pogosto zahteva gibanje v obeh smereh, zato je krmiljenje smeri vrtenja pomemben del zasnove sistema. Poglejmo, kako deluje klasično vezje za krmiljenje naprej/nazaj, katere komponente so potrebne in kako zaščitne naprave zagotavljajo zanesljivo delovanje.

Zakaj je potrebna sprememba smeri vrtenja?

Številni industrijski procesi temeljijo na dvosmernem gibanju:

• Transportni sistemi za premikanje materiala v obe smeri
• Dvigala in dvižni mehanizmi
• Avtomatizirani stroji z gibanjem naprej in nazaj
• Proizvodni sistemi, ki zahtevajo natančno pozicioniranje

Pri trifaznem asinhronskem motorju se smer vrtenja spremeni po preprostem principu:

Če zamenjamo kateri koli dve fazi, se smer vrtečega magnetnega polja spremeni in motor se začne vrteti v nasprotno smer.

V prikazanem vezju sta za spremembo smeri zamenjani fazi L1 in L3.

Čeprav je princip preprost, zanesljivo delovanje zahteva pravilno zasnovano logiko preklapljanja in zaščite.

Razumevanje strukture vezja

Sistem sestavljata dva glavna dela:

• Močnostni tokokrog
• Krmilni tokokrog

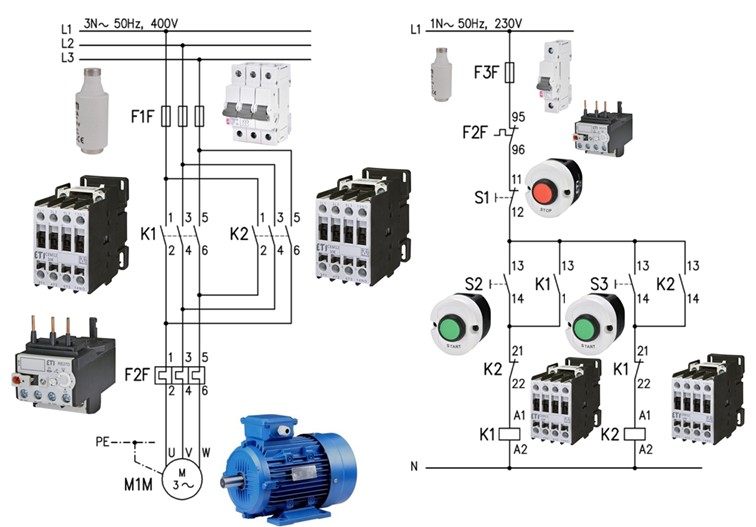

Daljinski zagon in zaustavitev trifaznega asinhronskega motorja z možnostjo spremembe smeri vrtenja.

Močnostni tokokrog dovaja energijo motorju, medtem ko krmilni tokokrog določa, kako in kdaj motor deluje.

Krmiljenje s tipkami: Enostavno upravljanje za uporabnika

Motor se upravlja s pomočjo tipk:

S1 – tipka Stop

• Rdeča tipka
• Normalno zaprti (NC) kontakt
• Ustavi delovanje motorja

S2 – tipka Start (smer naprej)

• Zelena tipka
• Normalno odprti (NO) kontakt

S3 – tipka Start (smer nazaj)

• Zelena tipka
• Normalno odprti (NO) kontakt

Za spremembo smeri vrtenja je treba motor najprej ustaviti s tipko Stop in ga nato ponovno zagnati v nasprotni smeri.

Takšno zaporedje preprečuje neželeno preklapljanje in prispeva k varnemu delovanju.

Zakaj sta potrebna dva kontaktorja?

Ker sta potrebni dve različni razporeditvi faz, sistem zahteva dva kontaktorja:

• K1 – delovanje v eni smeri
• K2 – delovanje v nasprotni smeri

Kontaktorja delujeta kot elektromehanski stikalni napravi, ki na daljavo povežeta motor z napajanjem.

Ker asinhronski motorji ustvarjajo visoke zagonske tokove, morajo biti kontaktorji za takšne aplikacije izbrani skladno z zahtevami uporabne kategorije AC-3.

Vloga krmilnega tokokroga

Krmilni tokokrog se začne z zaščitno napravo:

F3F zaščitna varovalka krmilnega tokokroga
(ali alternativno inštalacijski odklopnik)

Njen namen je zaščita krmilnega tokokroga pred kratkostičnimi okvarami.

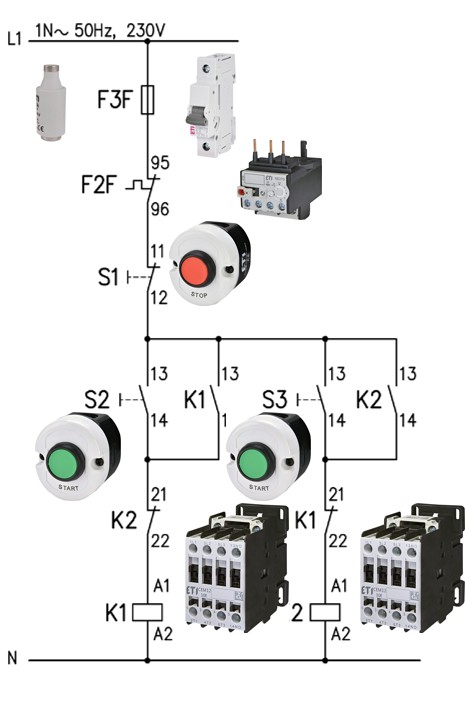

Krmilni tokokrog s prikazanimi dejanskimi stikalnimi komponentami.

Zaporedje delovanja je naslednje:

1. Napetost preide skozi zaščitno varovalko.
2. Tok teče skozi kontakt preobremenitvenega releja.
3. Tipka Stop (S1) ostane med normalnim delovanjem zaprta.
4. S pritiskom na tipko Start se napaja ustrezna tuljava kontaktorja.
5. Glavni kontakti se zaprejo in povežejo motor z napajanjem.

Tuljava kontaktorja v tem primeru deluje na 230 V AC, čeprav se v številnih aplikacijah uporabljajo tudi 24 V DC krmilni sistemi.

Samozadrževalni kontakti: Kako motor ostane v delovanju

Ena izmed pomembnih lastnosti kontaktorskih krmilnih sistemov je samozadrževalna funkcija.

Ko upravljavec pritisne tipko Start:

• Tuljava kontaktorja se napaja.
• Glavni kontakti se zaprejo.
• Motor začne delovati.
• Sočasno se zapre pomožni NO kontakt.

Ta pomožni kontakt ustvari vzporedno pot mimo tipke in ohranja kontaktor vključen tudi po sprostitvi tipke.

Takšna izvedba se imenuje samozadrževalni kontakt.

Brez njega bi se motor ustavil takoj po sprostitvi tipke Start.

Električna blokada: Preprečevanje sočasnega delovanja

Predstavljajte si, kaj bi se zgodilo, če bi bila oba kontaktorja aktivirana hkrati.

Ker oba kontaktorja ustvarjata različni razporeditvi faz, bi lahko sočasno delovanje povzročilo resne električne okvare.

Da bi to preprečili, vezje uporablja električno blokado.

Normalno zaprti pomožni kontakti:

• K1 (21–22)
• K2 (21–22)

preprečujejo vklop drugega kontaktorja, medtem ko je prvi aktiven.

Ta varnostni mehanizem zagotavlja:

✔ Hkrati je lahko aktivna le ena smer vrtenja
✔ Zaščito opreme
✔ Večjo zanesljivost delovanja

Razumevanje močnostnega tokokroga

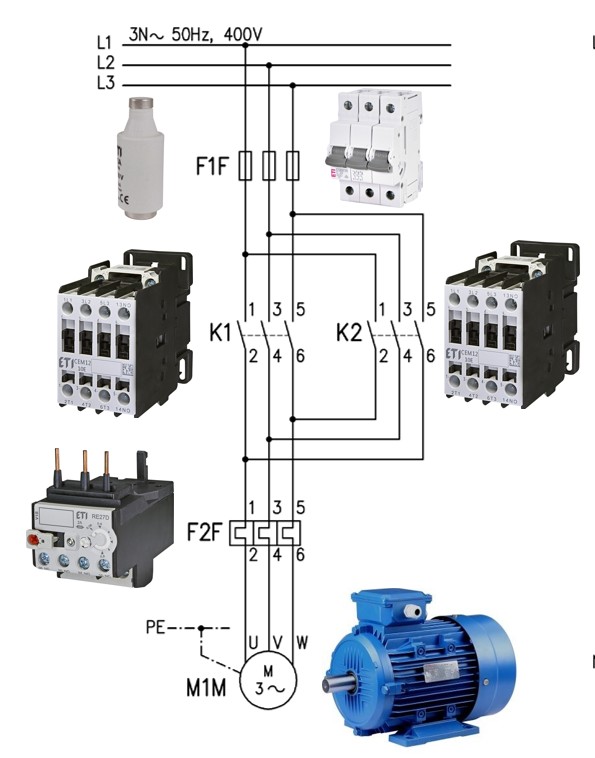

Močnostni tokokrog sistema za krmiljenje motorja s spremembo smeri vrtenja.

Močnostni del se začne z:

F1F zaščitnimi varovalkami
(ali alternativno inštalacijskimi odklopniki karakteristike C)

Pot toka je naslednja:

L1 → L2 → L3 → F1F → kontaktor → preobremenitveni rele → motor

Motor mora biti priključen tudi na zaščitni vodnik (PE vodnik), medtem ko nevtralni vodnik ni potreben.

Zaščita motorja pred preobremenitvijo

Zaščita motorja je bistvenega pomena, saj preobremenitvena stanja povzročijo povečanje toka nad nazivno vrednost motorja.

Previsok tok lahko povzroči:

• Povečanje temperature
• Krajšo življenjsko dobo
• Poškodbe izolacije
• Okvaro motorja

Za preprečevanje takšnih situacij vezje vključuje bimetalni preobremenitveni rele (F2F), ki je nastavljen glede na nazivni tok motorja.

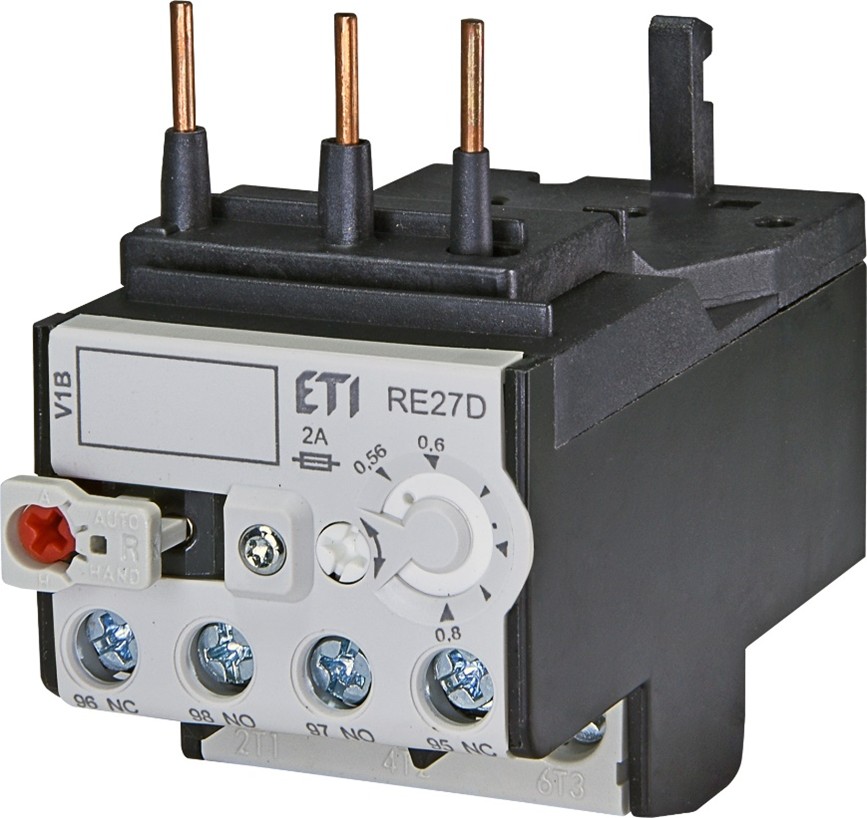

Preobremenitveni rele

Ko pride do preobremenitve:

1. Preobremenitveni rele zazna previsok tok.
2. Kontakt 95–96 se odpre.
3. Krmilni tokokrog se prekine.
4. Motor se takoj ustavi.

Kako hitro reagira preobremenitveni rele?

Hitrost izklopa je odvisna od velikosti preobremenitvenega toka.

Karakteristika čas–tok prikazuje, da:

• Večji preobremenitveni tok povzroči hitrejši izklop.
• Manjša preobremenitev povzroči počasnejši odziv.

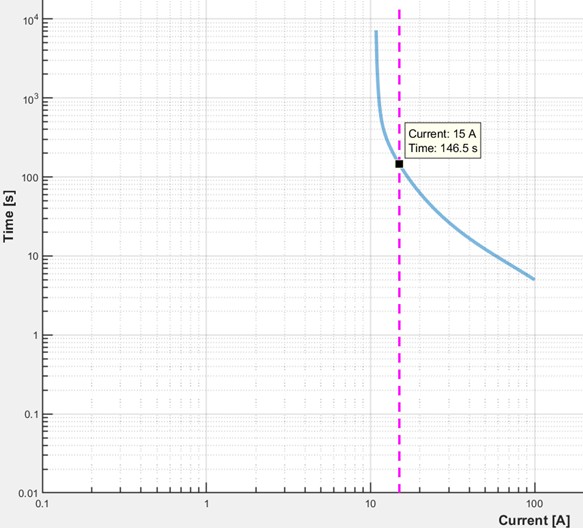

I-t karakteristika preobremenitvenega releja

Na primer:

Če je rele nastavljen na 10 A in se tok poveča za 50 %, lahko rele izklopi po približno dveh minutah, medtem ko lahko že predhodno ogret rele reagira še hitreje.

Sodobne alternative

Tradicionalna zaščita motorja običajno združuje:

• Varovalke
• Kontaktorje
• Bimetalne preobremenitvene releje

Danes številne inštalacije kombinacijo varovalk in preobremenitvenega releja nadomeščajo z motorskimi zaščitnimi stikali, kar poenostavi sistem in hkrati ohranja enako načelo krmiljenja.

Zaključek

Sprememba smeri vrtenja trifaznega asinhronskega motorja vključuje veliko več kot zgolj zamenjavo dveh faz.

Zanesljivo delovanje je odvisno od usklajenega delovanja krmilnih naprav, kontaktorjev, blokadnih funkcij in zaščitnih mehanizmov.

Ko vsi ti elementi delujejo pravilno skupaj, sistem zagotavlja:

• Varno delovanje
• Zanesljivo krmiljenje motorja
• Zaščito opreme
• Manj zastojev
• Dolgoročno obratovalno učinkovitost

Razumevanje teh načel pomaga inženirjem in tehnikom načrtovati sisteme, ki zanesljivo delujejo v vsakodnevnih industrijskih okoljih.
