Nova generacija PCF 10 – izboljšana zanesljivost in naprednejše funkcije

ETI predstavlja prenovljeno generacijo varovalčnega ločilnega stikala PCF 10, razvito za zanesljivo zaščito, varno ločevanje električnih tokokrogov in učinkovitejšo avtomatizirano proizvodnjo. Prenova prinaša izboljšano konstrukcijo, optimizirane materiale, dodatne funkcionalnosti ter višjo raven kakovosti in zanesljivosti izdelka.

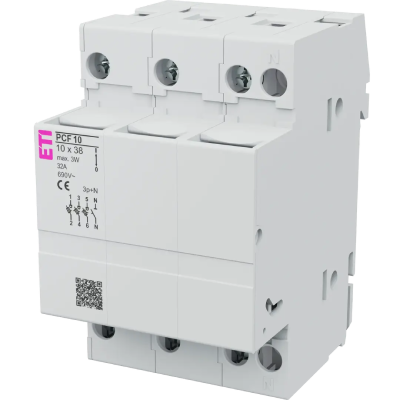

PCF 10 je modularno nizkonapetostno varovalčno ločilno stikalo, namenjeno uporabi s cilindričnimi talilnimi vložki CH 10. Uporablja se v razdelilnih omarah, stanovanjskih in poslovnih objektih, industrijskih sistemih ter drugih aplikacijah, kjer sta potrebna varno ločevanje tokokroga in zanesljiva zaščita pred preobremenitvami in kratkimi stiki.

Zasnovan za avtomatizirano proizvodnjo

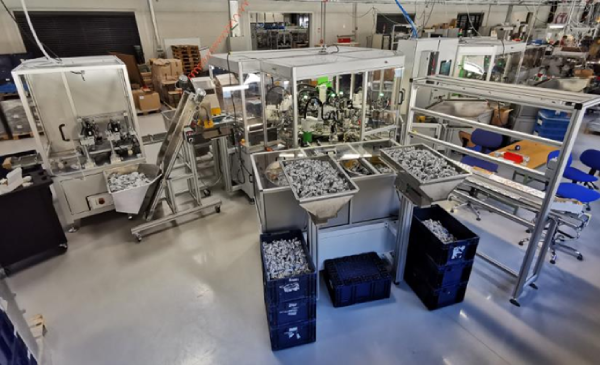

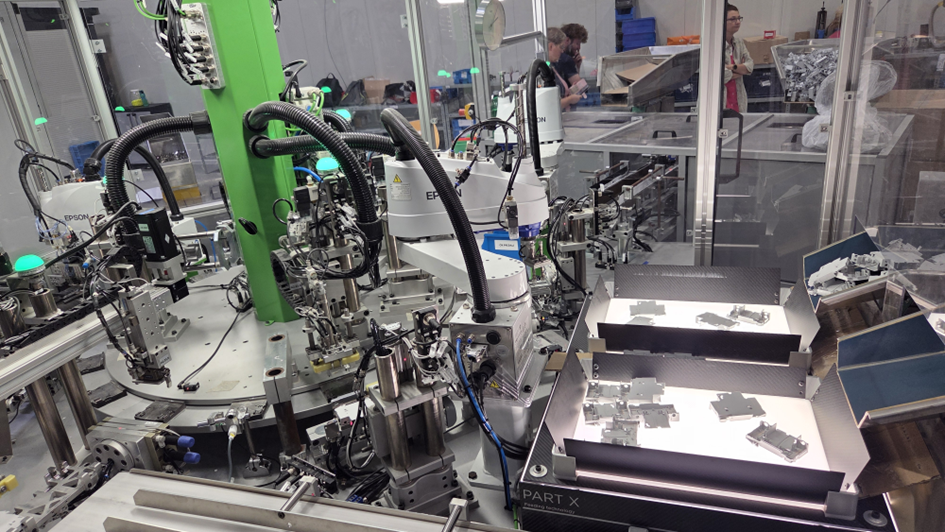

Ena ključnih novosti nove generacije je prilagoditev izdelka popolnoma avtomatizirani sestavi. Nova proizvodna linija omogoča procesno kontrolo posameznih operacij in sestavnih delov ter zagotavlja visoko ponovljivost montaže.

Avtomatizacija prispeva k boljši sledljivosti proizvodnega procesa, stabilnejši kakovosti in večji proizvodni zmogljivosti. Kapaciteta linije dosega približno 5.000 polov na izmeno.

Izboljšani materiali in večja temperaturna odpornost

Pri prenovi so bili optimizirani tudi materiali ključnih plastičnih komponent.

Material zaskočnika je bil zamenjan s polikarbonatom Lexan 943A, ki uspešno prestane Glow Wire test pri 960 °C. Zaskočnik je obenem konstrukcijsko izboljšan in poenoten z drugimi izdelki ETI ter prilagojen avtomatski montaži.

Material predala je bil spremenjen v PA66 GF30, kar zagotavlja ustrezne mehanske in temperaturne lastnosti ter omogoča dodatno poenotenje materialov znotraj proizvodnega programa.

Optimizirana konstrukcija

Nova generacija PCF 10 vključuje več konstrukcijskih izboljšav, namenjenih enostavnejši izdelavi, montaži in uporabi:

optimizirano ohišje in pokrov za zanesljivejše ultrazvočno varjenje,
poenotena oblika čelnega dela predala z družino izdelkov EFD,
dodatno zaprt priključek N pri izvedbah brez N-pola, s čimer je zmanjšana možnost napačnega priklopa,
gravirana oznaka N neposredno na izdelku,
novi plastični povezovalni elementi za sestavljanje večpolnih izvedb,
kompaktnejša in uporabniku prijaznejša modularna zasnova.

Nadgrajena indikacija stanja talilnega vložka

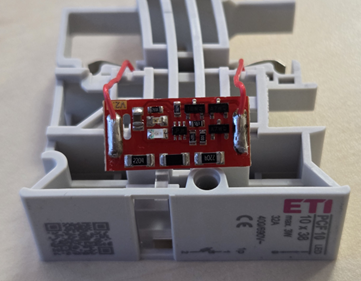

Pomembna novost je tudi nadgradnja LED-indikacije prekinitve talilnega vložka.

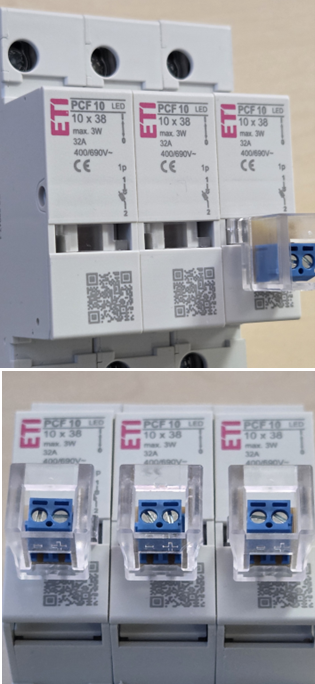

Nova zasnova omogoča dodatno vgradnjo IR-sprejemnika, preko katerega je mogoče informacijo o prekinitvi talilnega vložka prenesti na daljavo. Funkcija omogoča lažji nadzor stanja zaščitnih elementov ter odpira dodatne možnosti uporabe v sodobnih nadzorovanih električnih sistemih.

Certificirano za globalne trge

Prenovljeni PCF 10 izpolnjuje zahteve relevantnih IEC in UL standardov. V sklopu prenove je bila posodobljena UL-certifikacija, pridobljen pa je bil tudi nov UL-certifikat za uporabo pri napetosti do 1250 V DC.

Dodatno je bilo izvedeno novo preskušanje po postopku CCA/CB, kar potrjuje skladnost izdelka z zahtevami za uporabo na različnih mednarodnih trgih.

Več zanesljivosti v novi generaciji

S kombinacijo izboljšane konstrukcije, novih materialov, avtomatizirane proizvodnje in dodatnih funkcionalnosti nova generacija PCF 10 zagotavlja visoko stopnjo zanesljivosti, ponovljivo kakovost in večjo prilagodljivost različnim aplikacijam.

Prenovljeni PCF 10 tako predstavlja pomemben korak naprej v razvoju ETI-jeve ponudbe cilindričnih varovalk in varovalčnih ločilnih stikal ter dobro osnovo za nadaljnjo širitev na globalnih trgih.
