Uvod

Stikalni ločilniki so ključne komponente v nizkonapetostnih električnih inštalacijah, namenjene varnemu ločevanju tokokrogov med vzdrževanjem, pregledom ali izrednimi izklopi. Zagotavljajo jasno vidno ločitev med virom napajanja in porabniki, kar povečuje varnost osebja pri delu na izklopljenih sistemih.

Lastnosti

Širok tokovni razpon

Seriji EPL-D in EPH-D pokrivata širok tokovni razpon od 630 A do 4000 A.

Povečana varnost

Sistem ključavnice (Key Lock) in medsebojne blokade (Key Interlock) zagotavlja napredno varnost in nadzor ter omogoča povezavo do treh odklopnikov. Takšna konfiguracija preprečuje nenamerno vklapljanje določenih odklopnikov, zagotavlja stabilno porazdelitev bremena in povečuje varnost sistema.

Prilagodljiva zasnova in montaža

Naši stikalni ločilniki so na voljo v fiksni (FIX) in izvlečni (D/O) izvedbi, kar omogoča prilagodljive možnosti montaže za različne izvedbe razdelilnih omar.

Integriran ročaj za vstavitev/izvlek: Izvlečne izvedbe imajo integriran ročaj, ki omogoča gladko in zanesljivo upravljanje ter hkrati olajša vzdrževanje in hitre prilagoditve delovanja.

Prilagodljiva zasnova priključkov zbiralk: Priključki zbiralk se lahko prilagodijo za horizontalno ali vertikalno izvedbo glede na zahteve posamezne razdelilne omare. Ta prilagodljivost velja za modele okvirja A (630 A do 1600 A) in okvirja B (630 A do 3200 A). Za tokove nad 4000 A so za horizontalno ali vertikalno prilagoditev potrebni dodatni elementi.

Možnost mehanske blokade (MI): Naprave omogočajo uporabo mehanskih blokadnih sistemov za do tri naprave, tako v izvlečni kot v fiksni izvedbi. Ta funkcija povečuje varnost sistema z mehanskim povezovanjem vklopnih in izklopnih operacij ter preprečuje sočasno delovanje več odklopnikov. Na voljo so tudi kompleti za zunanjo montažo in posebni deli za blokado kot pribor.

100 % tokovna zmogljivost N pola: Nevtralni vodnik je zasnovan za prenos celotnega tokovnega bremena (100 %) faznih vodnikov. To omogoča učinkovito obvladovanje neuravnoteženosti sistema, zlasti pri visokih harmonikih ali enofaznih obremenitvah, ter s tem izboljšuje varnost in zanesljivost, saj preprečuje pregrevanje ali poškodbe nevtralnega vodnika.

Prilagojene retrofit rešitve: Nudimo prilagojene retrofit stikalne ločilnike, zasnovane za zagotavljanje združljivosti in enostavne montaže z obstoječimi dimenzijami ohišja, faz, polov, ozemljitve in priključkov že nameščenih naprav. Takšen pristop prinaša ekonomske prednosti ter skrajšuje čas izvedbe.

Možnosti krmiljenja: Izberete lahko modele brez motornega pogona in tuljav za ročno upravljanje ali pa izvedbe z motornim pogonom, izklopno tuljavo (SHT) in vklopno tuljavo. Na voljo so v različnih standardnih napetostih, kot sta 24 V DC in 230 V AC/DC.

Pomožni kontakti: Standardne izvedbe stikalnih ločilnikov vključujejo 5 parov pomožnih kontaktov (5x NO in 5x NC).

Način priključitve za izvlečne izvedbe: Serija ETIPOWER pri izvlečnih izvedbah omogoča štiri položaje montaže—priključeno, test, izolirano in odstranjeno—kar poenostavlja postopke vzdrževanja.

Skladnost in certifikati: Zračni odklopniki serije EPL/EPH, na katerih temeljijo ti ločilniki, so certificirani v skladu s standardoma IEC 60947-1 in IEC 60947-2 s strani priznanih preskusnih institucij, kot sta DEKRA in KERI, ter imajo oznako CE.

ETI serija izdelkov

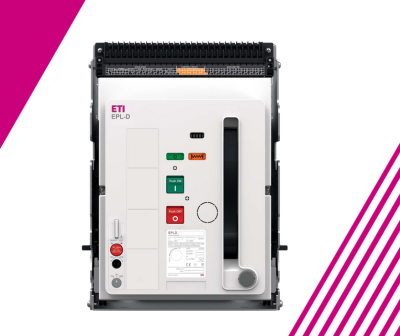

Seriji ETIPOWER EPL-D in EPH-D predstavljata specializirane zračne stikalne ločilnike, ki temeljijo na zmogljivi platformi zračnih odklopnikov ETIPOWER (ACB). Model EPL-D je v ponudbi označen kot »EPL-D stikalni ločilnik«.

Te naprave so zasnovane za zahtevne aplikacije, kjer sta ključna zanesljivo električno ločevanje in nadzor. Z uporabo napredne ACB platforme ETIPOWER naši stikalni ločilniki zagotavljajo povečano varnost in učinkovito delovanje v različnih industrijskih okoljih, podatkovnih centrih ter proizvodnji opreme.

Stikalni ločilniki serij EPL-D in EPH-D so razvrščeni glede na velikostni okvir, nazivni tok in število polov, da ustrezajo različnim aplikacijam.

Tip glede na naziv: Serija vključuje predvsem okvirja A in B za modele EPL-D ter okvir B za modele EPH-D.
Število polov: Na voljo v 3-polni in 4-polni izvedbi.
Velikostni okvir (AF) in tokovno območje:
- EPL-D okvir A: od 630 A do 1600 A.
- EPL-D okvir B: od 2000 A do 3200 A.
- EPH-D okvir B: 4000 A.

Izvedba: Na voljo v izvlečni (D/O) in fiksni (FIX) izvedbi.
Razporeditev priključkov zbiralk: Čeprav katalog večinoma prikazuje horizontalno izvedbo, serija podpira tudi fleksibilne konfiguracije, vključno z vertikalnimi in kombiniranimi izvedbami.

Modeli EPL-D okvir A: 65 kA.
Modeli EPL-D okvir B: 85 kA.
Modeli EPH-D 4000 okvir B: 109 kA (brez motornega pogona in tuljav) oziroma 111 kA (z motornim pogonom in tuljavami 24 V DC ali 230 V AC/DC).

Ročno upravljanje: modeli brez motornega pogona, vklopne ali izklopne tuljave (M0C0S0).
Krmiljenje 24 V DC: modeli z motornim pogonom 24 V DC, izklopno tuljavo 24 V DC in vklopno tuljavo 24 V DC (M7C7S7).

Krmiljenje 230 V AC/DC: modeli z motornim pogonom 230 V AC/DC, izklopno tuljavo 230 V AC/DC in vklopno tuljavo 230 V AC/DC (M2C2S2).

Dimenzije (širina x višina x globina) se razlikujejo glede na velikostni okvir (A, B, C, D), število polov (3 ali 4) in izvedbo (izvlečna ali fiksna).

3-polna izvlečna (D/O): širina od približno 328,4 mm do 766 mm, višina 460 mm, globina 368,4 mm.
3-polna fiksna (FIX): širina od približno 337,4 mm do 775,4 mm, višina 404,4 mm, globina 295,8 mm.

4-polna izvlečna (D/O): širina od približno 413 mm do 996 mm, višina 460 mm, globina 368,4 mm.
4-polna fiksna (FIX): širina od približno 422,4 mm do 1005 mm, višina 404,4 mm, globina 295,8 mm.

Za natančne dimenzije posameznih modelov EPL-D/EPH-D glejte tehnične podatke v celotnem katalogu.

Uporaba

Stikalni ločilniki so ključne komponente v nizkonapetostnih električnih inštalacijah, namenjene varnemu ločevanju tokokrogov med vzdrževanjem, pregledom ali izrednimi izklopi. Zagotavljajo jasno vidno ločitev med virom napajanja in porabniki, kar povečuje varnost osebja pri delu na izklopljenih sistemih.

Ključne lastnosti:
- Vidni odprti kontakti za zagotovljeno ločitev
- Ročno upravljanje za enostavno in zanesljivo preklapljanje
- Visoka mehanska vzdržljivost za pogosto uporabo
- Možnost blokad za preprečevanje nevarnega preklapljanja
- Kompaktna in robustna zasnova za širok spekter aplikacij

Pogoste aplikacije:
- Glavne in sekundarne razdelilne omare
- Industrijske razdelilne in krmilne omare
- Motorni krmilni centri
- Točke ločevanja strojev in opreme

Stikalni ločilniki so preprosta, a ključna komponenta električne varnosti, saj omogočajo zanesljivo ločevanje napajanja in zagotavljajo, da se vzdrževalna dela izvajajo brez tveganja električnega udara ali nastanka obloka.
