Zaščitna stikala na diferenčni tok (RCCB) so ključne naprave za električno varnost, saj zagotavljajo zaščito pred električnim udarom in požarno zaščito. Z njihovo uporabo se poveča varnost ljudi in živali ter zniža tveganje za električne požare. Uporaba RCCB-jev je še posebej priporočljiva v prostorih z večjo nevarnostjo električnega udara, kot so kopalnice, vlažni ali mokri prostori, otroške sobe, delavnice in pomožni prostori.
Za vsako napravo je prek QR kode mogoče dostopati do posameznih meritev testiranja in podatkov iz proizvodnega procesa, pa tudi do navodil za uporabo in tehnične dokumentacije.

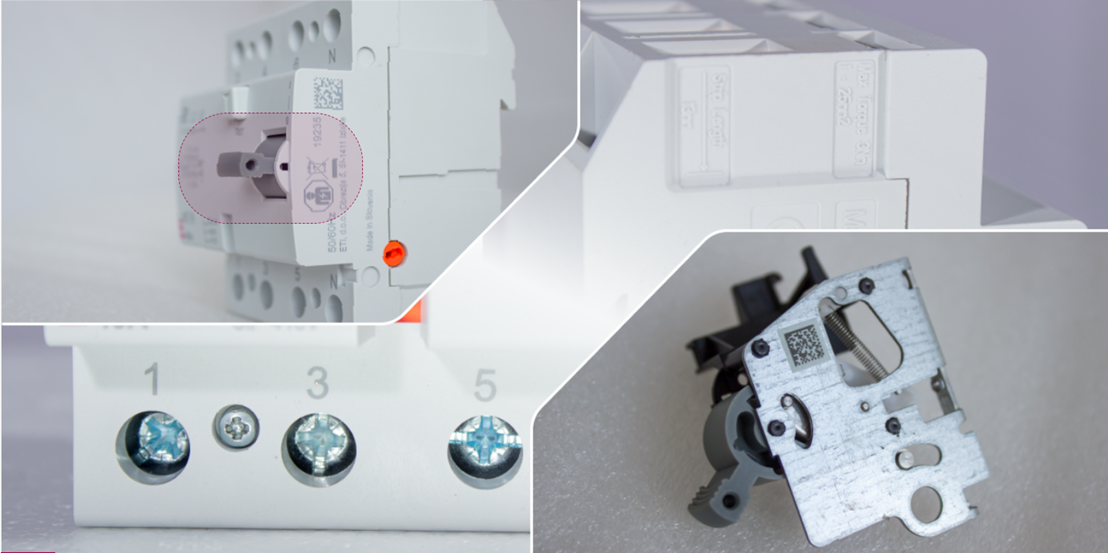

Patentiran dvofazni mehanizem zagotavlja najvišjo zanesljivost delovanja.
Avtomatiziran proces sestave omogoča vmesne meritve v različnih fazah proizvodnje, kar zagotavlja najboljšo funkcionalnost končnega izdelka.

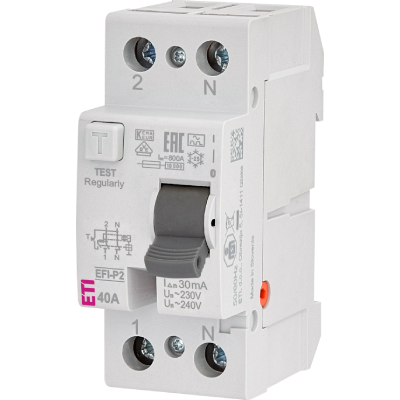

Serija EFI-P predstavlja najnovejšo generacijo zaščitnih stikal na diferenčni tok (RCCB) podjetja ETI, na voljo kot dvopolne enote EFI-P2 in štiripolne enote EFI-P4.
RCCB se razvrščajo v različne tipe glede na občutljivost na različne oblike diferenčnih tokov in glede na čas izklopa.
AC tip:
Osnovni tip, občutljiv le na sinusni izmenični diferenčni tok.
A tip:
Občutljiv na sinusni izmenični diferenčni tok in pulzirajoči enosmerni diferenčni tok. Pogost v gospodinjstvih z elektronskimi napravami.
F tip:
Poleg lastnosti tipa A zaznava tudi diferenčne tokove z mešanimi frekvencami do 1 kHz, ki nastajajo pri enofaznih porabnikih s frekvenčnimi pretvorniki.
B tip:
Nadgradnja tipa A, občutljiv na sinusni AC, pulzirajoči DC in gladki DC diferenčni tok. Mejne vrednosti izklopa so določene do 1 kHz. Ključen za instalacije s frekvenčnimi pretvorniki, fotonapetostnimi sistemi in polnilnicami za električna vozila.
B+ tip:
Podoben tipu B, vendar z razširjenim območjem zaznavanja do 20 kHz in nižjimi izklopnimi vrednostmi (do 420 mA). Zagotavlja dodatno zaščito pri visokofrekvenčnih diferenčnih tokovih.
Trenutni (instantni):
Izklopijo takoj ob zaznavi diferenčnega toka. Pogosti v enostavnih instalacijah. Maks. čas izklopa 40 ms.
Kratkotrajno zakasnjeni (tip G/KV):
Imajo kratek časovni zamik za preprečevanje neželenih izklopov zaradi prehodnih pojavov. Primerni za instalacije z elektronskimi komponentami. Čas izklopa: min. 10 ms, maks. 40 ms.
Selektivni (tip S):
Daljši čas zakasnitve omogoča, da najprej izklopijo podrejeni RCCB. Uporabljajo se na začetku instalacije za selektivno zaščito. Bolj odporni na udarne tokove. Čas izklopa: min. 40 ms, maks. 150 ms.

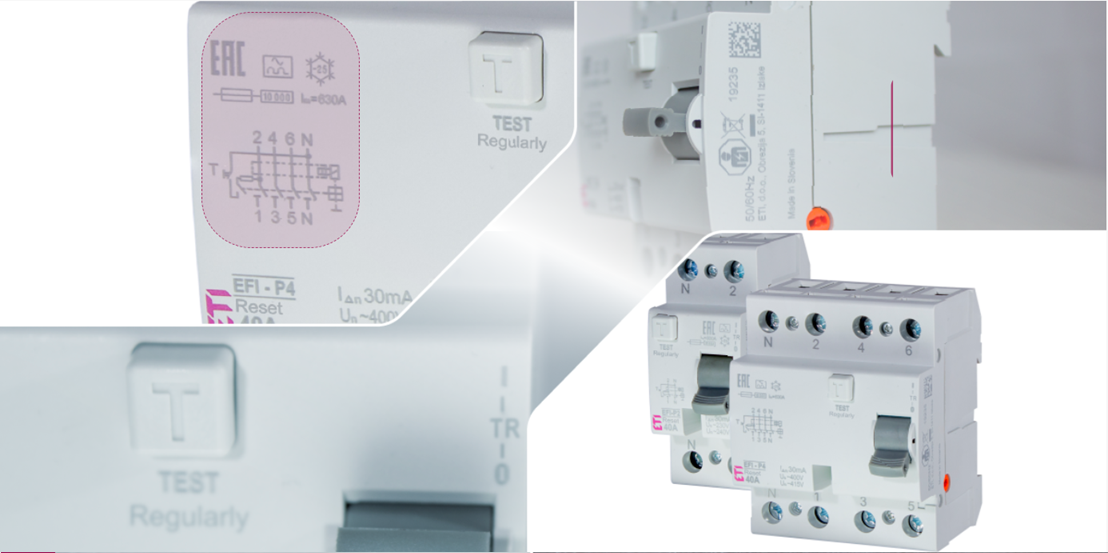

Izvedba z resetom (R):
Položaj ročice jasno prikazuje razlog izklopa, kar preprečuje napačno uporabo in omogoča jasno razlikovanje med namernim in samodejnim izklopom.
Izvedba 127 V:
Za uporabo v sistemih z nižjo nazivno napetostjo (npr. 110 V, 125 V ali 127 V).

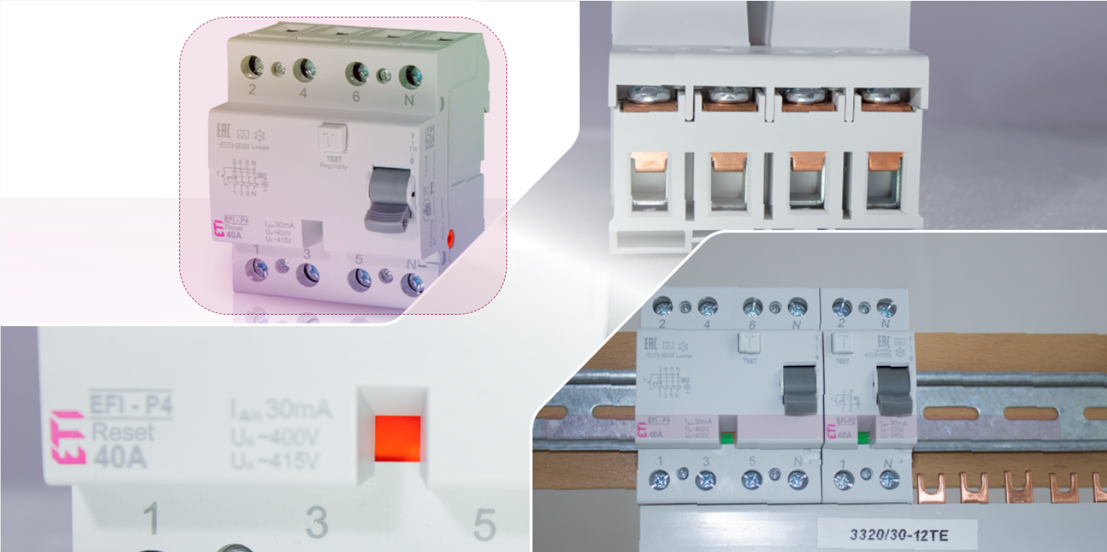

Izvedba NL:
Priključitev nevtralnega vodnika na levi strani omogoča uporabo standardnih zbiralk (1p, 3p) za povezovanje RCCB in inštalacijskih odklopnikov.
ETI za vsako serijo EFI RCCB nudi podrobne tehnične specifikacije, ki vključujejo električne in mehanske lastnosti:
Električni podatki:
Mehanski podatki:
Zaščitna stikala na diferenčni tok (RCCB) so ključne naprave za električno varnost, ki zagotavljajo zaščito pred električnim udarom in požarom. Povečujejo varnost ljudi in živali ter prispevajo k višji ravni požarne zaščite. Uporaba RCCB je posebej priporočljiva v prostorih z večjim tveganjem za električni udar, kot so kopalnice, vlažni in mokri prostori, otroške sobe ter delavnice.
RCCB delujejo na osnovi Kirchhoffovega zakona tokov. Neprestano nadzorujejo tok, ki vstopa v tokokrog in iz njega izstopa, preko toroidnega jedra. Ko sta tok v faznem vodniku in tok v nevtralnem vodniku uravnotežena, se njuni magnetni polji izničita.
V primeru napake lahko del toka uide v zemljo, kar povzroči neravnovesje magnetnih polj. To neravnovesje inducira tok v zaznavni tuljavi, ki aktivira rele in sproži izklop RCCB ter prekine električni tokokrog, s čimer prepreči morebitno nevarnost.
Pri izbiri ustreznega RCCB je treba upoštevati več dejavnikov:
RCCB so nepogrešljivi v različnih okoljih:
AC-tip – trenutni:
Primeren za enostavne gospodinjske tokokroge z osnovnimi porabniki (žarnice, grelci), brez elektronskih naprav.
A-tip – trenutni:
Namenjen sodobnim gospodinjstvom ali manjšim pisarnam z enofaznimi elektronskimi napravami (TV, računalniki, pralni stroji ipd.).
A-tip G/KV (kratkotrajna zakasnitev) in A-tip S (selektivni):
Uporabljajo se kot nadrejene naprave za zagotavljanje selektivnosti in preprečevanje neželenih izklopov.
F-tip (EFI-F):
Za enofazne naprave z inverterji in mešanimi frekvencami uhajavega toka (npr. pralni stroji, sesalniki).
B-tip – trenutni:
Za trifazne sisteme s frekvenčnimi pretvorniki ali usmerniki (dvigala, črpalke, UPS, PV inverterji, EV polnilnice).
B-tip G/KV in B-tip S:
Za glavne razdelilne omare v zahtevnih sistemih, kjer je potrebna visoka odpornost na udarne tokove in selektivnost.
B⁺-tip – trenutni:
Za aplikacije z visokofrekvenčnimi uhajavimi tokovi (do 20 kHz) in povečane zahteve požarne zaščite, kot so večje sončne elektrarne, podatkovni centri in hitri pogoni.
Na namenski strani izdelka najdete popolne tehnične informacije, različice izdelka, prenose, certifikate, dodatno opremo in primere uporabe. Vse, kar potrebujete za izbiro, določitev in uporabo izdelka, je zbrano na enem mestu
Obiščite stran izdelka
