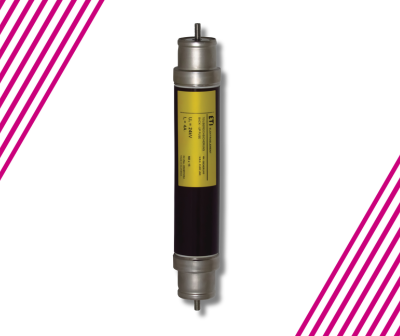

ETI VV (visokonapetostni tokovno-omejilni talilni vložki) z oznako VVT TD3 so namenjeni za zaščito naprav v stikalnih napravah in drugi opremi (distribucijski transformatorji, močnostni kondenzatorji, SN motorji) pred termičnimi in dinamičnimi učinki kratkih stikov in nadtokov.
ETI visokonapetostni talilni vložki so zasnovani za zagotavljanje stabilnih in zanesljivih tehničnih lastnosti. Glazirana porcelanska cev (izdelana v lastni ETI keramični tovarni) ima izjemno visoko mehansko in toplotno odpornost. Galvansko zaščitene kontaktne kape iz elektrolitskega bakra so prevlečene z nikljem (Ni), kositrom (Sn) ali po naročilu s srebrom (Ag). Kape so pritrjene z vtiskanjem v utor cevi. Tesnost tega spoja zagotavlja posebno tesnilo, odporno na staranje in visoke temperature. Zasnova in način izdelave talilnih elementov zagotavljata natančne tolerance ter stabilne časovno-tokovne karakteristike. Talilni elementi so naviti na keramični nosilec in električno zavarjeni na posebne bakrene trakove. Notranjost cevi je napolnjena s kremenovim peskom natančno določene granulacije in kemijske sestave, ki zagotavlja zanesljivo gašenje električnega obloka.
Pomemben del konstrukcije talilnega vložka je tudi udarni sistem. Del tega sistema je temperaturno občutljiv element, ki reagira ob povišanju temperature talilnega vložka iz različnih razlogov. Sistem deluje tako, da kratkotrajne preobremenitve ne povzročijo nepotrebnega izklopa. Šele ob preseganju nedopustnih temperatur talilni vložek preko udarnega zatiča sproži izklop stikala. Zaradi teh lastnosti je ETI »termični« udarni zatič posebej primeren za zaščito talilnih vložkov, vgrajenih v ohišja ali SF6 stikalne naprave, kjer je potrebna dodatna zaščita pred previsokimi temperaturami.
ETI SN/VV visokonapetostni talilni vložki so skladni z naslednjimi standardi in specifikacijami:
IEC 60282-1 »Tokovno-omejilni talilni vložki«, izdaja 8.0 (04/2020)
DIN 43625 »Visokonapetostni talilni vložki; nazivna napetost 3,6 do 36 kV; mere talilnih vložkov«
VDE 0670 T402 »Stikalne naprave za izmenični tok nad 1 kV – izbira tokovno-omejilnih talilnih vložkov za transformatorske tokokroge«
IEC TR 62655 »Priročnik in aplikacijski vodnik za visokonapetostne talilne vložke«
IEC 60644 »Specifikacija za visokonapetostne talilne vložke za zaščito motornih tokokrogov«
IEC 60549 »Visokonapetostni talilni vložki za zunanjo zaščito kompenzacijskih kondenzatorjev«
KEMA certifikati tipnega preskusa izklopne zmogljivosti
Preskusna poročila za izvedbe 25 kV, 38,5 kV, 40,5 kV in 42 kV
Obe izvedbi (2 A in 4 A) sta zasnovani za zanesljivo delovanje ter zagotavljata optimalno zaščito vaših napetostnih transformatorjev v različnih visokonapetostnih okoljih.
Visokonapetostni tokovno-omejilni talilni vložki so ključni elementi elektroenergetskih sistemov, namenjeni zaščiti opreme in zagotavljanju varnega delovanja. Zasnovani so tako, da hitro in učinkovito prekinejo okvarne tokove ter omejijo energijo, sproščeno ob kratkem stiku. S hitrim prekinitvenim delovanjem ščitijo naprave v stikalnih napravah in drugi opremi (distribucijski transformatorji, močnostni kondenzatorji, SN motorji) pred termičnimi in dinamičnimi učinki kratkih stikov in nadtokov. Časovno-tokovne karakteristike teh visokonapetostnih talilnih vložkov ustrezajo standardu IEC 60282-1, točka 3.3.3 – varovalke tipa back-up.
Tokovno-omejilni talilni vložki delujejo na osnovi naprednih materialov in natančne konstrukcije, ki hitro reagira na nadtokovne razmere. Talilni element, zaprt v izolacijskem ohišju, se pri presežnem toku stali in ustvari električni oblok, ki se skoraj takoj ugasne. Ta lastnost bistveno zmanjša prepuščeno energijo ter omeji toplotne in mehanske obremenitve sistema. Zaradi tega so ti talilni vložki idealni za aplikacije, kjer visoki okvarni tokovi predstavljajo veliko tveganje.
Visokonapetostni tokovno-omejilni talilni vložki se široko uporabljajo v energetiki, industriji in obnovljivih virih energije ter zagotavljajo zanesljivo zaščito elektroenergetske infrastrukture. Primerni so za vgradnjo v:
