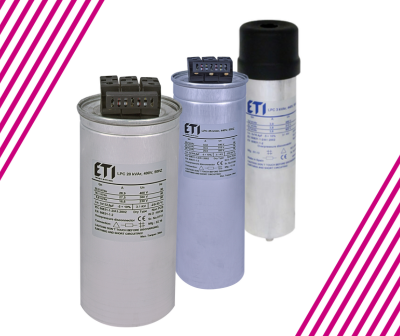

Trifazni kondenzatorji

Serija LPC-DW vsebuje kondenzatorje z dvojnim navitjem in interno delta (∆) vezavo ter dodatnimi varnostnimi mehanizmi.

• Trojna varnost:
  • Odklop ob previsokem tlaku
  • Notranje varovalke
  • Patentiran sistem DWCAP
• Izjemno majhne dimenzije: Kompaktna zasnova, primerna za različne vrste vgradnje.
• Razpoložljive moči: Od 7.5 kVAr do 40 kVAr za sisteme 400 V in 440 V.

Serija LPC je na voljo v različnih nazivnih močeh, dimenzijah in izvedbah priključkov.

• Kondenzatorji od 1 do 5 kVAr:
  • Opremljeni z dvojnimi FASTON priključki.
• Kondenzatorji od 10 do 50 kVAr:
  • Opremljeni z vijačnimi priključnimi sponkami.

Pri ravnanju s kondenzatorji je treba upoštevati posebne varnostne ukrepe. Po odklopu iz napajalnega omrežja kondenzator ostane napolnjen z omrežno napetostjo.
Če pride do kratkega stika med priključki in se jih dotaknemo, lahko zaradi sunkovitega praznjenja kondenzatorja pride do nevarne nesreče.

V skladu s standardoma EN 60831-1/2 morajo biti trifazni kondenzatorji opremljeni z razelektrilnimi upori, ki znižajo napetost na največ 75 V v 3 minutah.

ETI LPC kondenzatorji imajo vgrajene razelektrilne upore, ki napetost zmanjšajo v manj kot 2 minutah, kar presega zahteve standarda.
Za hitrejše praznjenje je mogoče uporabiti dodatne razelektrilne upore skupaj s pomožnimi NC kontakti kondenzatorskega kontaktorja, kar omogoča praznjenje v manj kot 5 sekundah.

Priporočilo
Čas ponovne priključitve na regulatroju kompenzacije jalove moči (PFC) naj ne bo krajši od 120 sekund, razen kadar se uporabljajo dodatni razelektrilni upori.

• Vzporedna vezava: Vzporedna povezava dveh ali več kondenzatorjev na iste sponke ni dovoljena.
• Obratovalna moč kondenzatorja: Delovna moč kondenzatorja je odvisna od delovne napetosti.
• Individualna kompenzacija: Kondenzatorji so primerni za individualno kompenzacijo jalove moči nizkonapetostnih motorjev.
