004661405

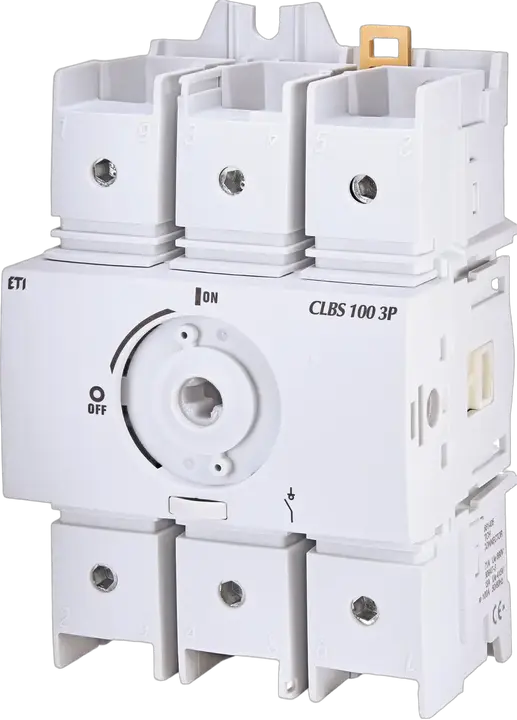

CLBS 100 3P Ločilno stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 004661405
- Nazivni tok:
- 100 A
- Kataloška skupina:
- Kompaktna bremenska ločilna stikala CLBS
- Način montaže:
- Montaža na pritrdilno letev TH 35
- Opis tipa:
- Namestitev na DIN letev
- Funkcija:
- 0-1
- Število polov:
- 3
- Termični tok Ith:
- 100 A
- Nazivni obratovalni tok Ie AC-21 A/B pri 415V:
- 100 A
- Nazivna izolacijska napetost:
- 800 V
- Maks. nazivna obratovalna napetost (V AC):
- 690 V
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 0,6 kg
- Net width
- 79,6 mm
- Net height
- 142,8 mm
- Net depth
- 65,37 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895718017
- Basic packaging weight
- 0,6 kg
- Basic Packaging Dimensions Height
- 88 mm
- Basic Packaging Dimensions Width
- 160 mm
- Basic Packaging Dimensions Depth
- 88 mm
- Basic packaging volume
- 1,239 dm³
Transportna embalaža
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895718024
- Transport packaging weight
- 7,2 kg
- Transport Packaging Dimensions Height
- 275 mm
- Transport Packaging Dimensions Width
- 345 mm
- Transport Packaging Dimensions Depth
- 177 mm
- Transport packaging volume
- 16,793 dm³
- Pallet quantity
- 840 pcs
- Customs tariff
- 85365080
14 ETIM
- Version as emergency stop installation
- ✓
- Version as maintenance-/service switch
- ✓
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- ✓
- Rated permanent current Iu
- 100 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Rated operation power at AC-23, 400 V
- 45 kW
- Suitable for intermediate mounting
- ✓
- Suitable for distribution board installation
- ✓
- Version as main switch
- ✓
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
19 Oznake
004661405Ločilno stikaloCLBS 100 3PETISWITCHCompact Load Break SwitchCLBSCLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 AInternacionalnoModularna, kompaktna in odmična stikala ETISWITCHVrtljiva stikala CLBS 16-125ANazivni obratovalni tok Ie AC-21 A/B pri 415V: 100 A/100 AMaks. nazivna obratovalna napetost (V AC): 690 VTermični tok Ith: 100 AFunkcija: 0-1Število polov: 3Nazivna izolacijska napetost: 800 VLočilno stikalo Funkcija: 0-1 Število polov: 3 Termični tok Ith: 100 A Nazivni obratovalni tok Ie AC-21 A/B pri 415V: 100 A/100 A
