001101029

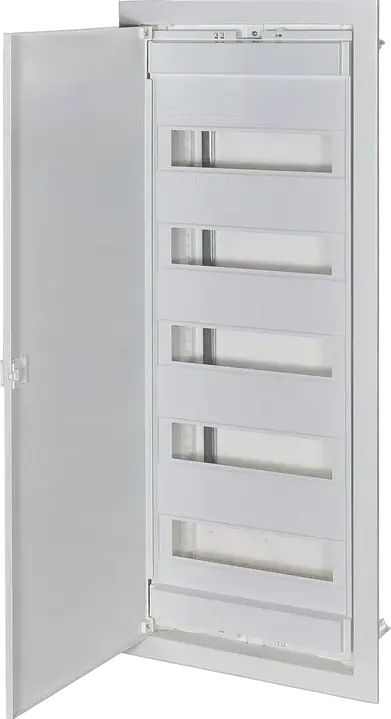

ECG70 Razdelilnik
Zaloga
status
Na zalogi
- ETI koda:
- 001101029
- Nazivna AC napetost:
- 400 V
- Nazivna enosmerna napetost:
- 400 V
- Število vrstic:
- 5
- Višina:
- 842 mm
- Širina:
- 346 mm
- Globina:
- 87 mm
- Kataloška skupina:
- ECG Podometni razdelilnik s kovinskimi vrati IP40
- Vrsta vrat:
- Kovinska vrata, Bela
- Način montaže:
- Podometni razdelilnik
- Nazivni tok:
- 63 A
- Stopnja zaščite:
- II
- IP zaščita:
- IP40
- Št. modulov (skupno/na vrstico):
- 70/14
- Velikost ohišja (št. vrstic):
- 5
- Vrata (material, barva):
- Kovinska, Bela
- Podstavek (material, barva):
- Plastična , Bela
- Število PE/N sponk (povezave):
- 30
- Test z žarečo žico:
- 650 °C
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 5,1 kg
- Net width
- 425 mm
- Net height
- 841,7 mm
- Net depth
- 94,31 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895821649
- Transport packaging weight
- 5 kg
- Transport Packaging Dimensions Height
- 850 mm
- Transport Packaging Dimensions Width
- 354 mm
- Transport Packaging Dimensions Depth
- 133 mm
- Transport packaging volume
- 40,02 dm³
- Pallet quantity
- 34 pcs
- Customs tariff
- 85381000
19 ETIM
- Built-in depth
- 87 mm
- Width
- 346 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Earthing terminal block
- ✓
- Built-in height
- 799 mm
- Number of rows
- 5
- Housing material
- Plastic
- Depth
- 87 mm
- Built-in width
- 306 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 842 mm
- Width in number of modular spacings
- 12
- RAL-number
- 9.003
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
24 Oznake
001101029RazdelilnikECG70ETIBOXDistribution boards DIDODIDO-EDIDO ECGDIDO ECGMetal doorInternacionalnoElektrični razdelilniki, omare in pribor ETIBOXElektrični razdelilniki, omarePodometni plastični razdelilniki IP40 s kovinskimi vratiŠt. modulov (skupno/na vrstico): 70/14Število PE/N sponk (povezave): 30/30Test z žarečo žico: 650 °CVrata (material, barva): Bela, KovinskaVelikost ohišja (št. vrstic): 5Podstavek (material, barva): Bela, PlastičnaIP zaščita: IP40Način montaže: Podometni razdelilnikStopnja zaščite: IINazivni tok: 63 A/63 ARazdelilnik TOWAR Način montaže: Podometni razdelilnik IP zaščita: IP40 Št. modulov (skupno/na vrstico): 70/14 Velikost ohišja (št. vrstic): 5 Vrata (material, barva): Bela, Kovinska
