001690916

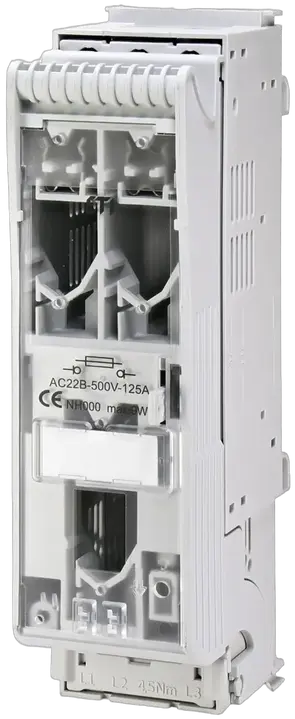

KVL-B-000 3p F50 Top Varovalčno ločilno stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 001690916
- Velikost:
- NH000
- Vrsta napetosti:
- AC
- Funkcija:
- Fuse switch disconnector
- Število polov:
- 3
- IP zaščita:
- IP20
- Način montaže:
- Montaža na zbiralko
- Kategorija uporabe:
- AC-22B, AC-21B
- Prenapetostna kategorija:
- III
- Nazivna frekvenca:
- 40/60 Hz
- Nadmorska višina:
- ≤ 2000 m
- Nazivni pogojni kratkostični tok Inc:
- 80 kA
- Mehanski cikli:
- 1.400
- Temperatura v prostoru:
- -25/55 °C
- Nazivna izolacijska napetost:
- 800 V
- Nazivni kratkotrajni zdržni tok Icw:
- 5 kA
- Nazivni obratovalni tok Ie AC-21 A/B pri 690 V:
- 80 A
- Električni cikli:
- 200
- Izgubna moč:
- 12 W
- Maks. nazivna obratovalna napetost (V AC):
- 690 V
- Priključni presek vodnika:
- 1.5-50 mm²
- Stopnja onesnaženosti:
- 2
- Največja dovoljena izgubna moč talilnega vložka:
- 12 W
- Materialna sestava sponk:
- Cu
- Nazivna impulzna vzdržna napetost Uimp:
- 6 kV
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908067
- Transport packaging weight
- 0,781 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
10 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Other
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Position control element
- Other
