002464108

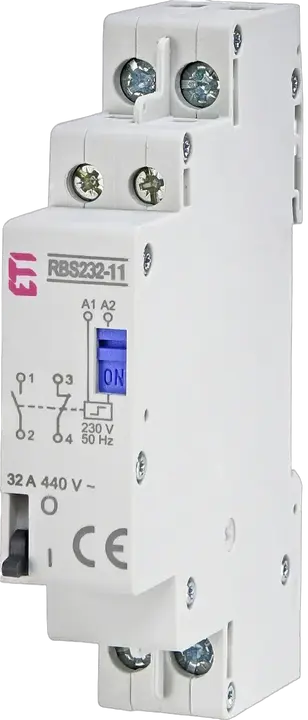

RBS232-11-230V AC Stikalo
Zaloga
status
V prihodu
- ETI koda:
- 002464108
- Globina:
- 60 mm
- Nazivna delovna moč pri AC1:
- 32 kW
- Kataloška skupina:
- Tip RBS
- Aplikacije:
- IEC/EN 60669-2-2
- Nazivni delovni tok Ie AC-1/AC-7a:
- 32 A
- Nazivna krmilna napetost Uc (V AC): 230:
- 230 V
- Maks. odpornost na vibracije:
- 3 g
- Tip diferenčnega toka:
- AC
- Opis tipa:
- AC
- Maks. število impulzov na minuto:
- 32
- Temperatura skladiščenja:
- -30-80 °C
- Maks. rezervna varovalka za zaščito pred kratkim stikom:
- 32 A
- Min. trajanje med dvema impulzoma:
- 150 ms
- Največje trajanje impulza pri Uc:
- 1 h
- Min. trajanje impulza pri Uc:
- 50 ms
- Razdalja med kontakti in tuljavo:
- 6 mm
- Min. razdalja med odprtimi kontakti:
- 3 mm
- Število modulov:
- 1
- Maks. odpornost na udarce:
- 15 g
- Odpornost proti vlagi:
- 95 % RH
- Funkcija:
- Bistabilno stikalo RBS
- Napajalna napetost:
- 230 V
- Nazivni delovni tok pri AC1:
- 32 A
- Vrsta napetosti:
- AC
- Št. NO kontaktov:
- 1
- Število NC kontaktov:
- 1
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni tok:
- 32 A
- Število polov:
- 2
- Priključni vijak:
- M4 (glavni tokokrog) / M3 (krmilni tokokrog)
- Nazivni presek:
- 110 mm²
- Zatezni moment:
- 1.2 Nm
- IP zaščita:
- IP20
- Temperatura v prostoru:
- -25/55 °C
- Način montaže:
- Montaža na pritrdilno letev TH 35
- Nazivna delovna napetost (V AC):
- 440 V
- Nazivna izolacijska napetost:
- 440 V
- Termični tok Ith:
- 32 A
- Širina:
- 18 mm
- Izgubna moč:
- 6 W
- Električni cikli:
- 10.000
- Mehanski cikli:
- 100.000
- Standardi:
- IEC/EN 60669-2-2
22 Logistika
Produkt
- EAN code for a single product
- 3838400075000
- Neto teža izdelka
- 137 g
- Net width
- 17,6 mm
- Net height
- 90 mm
- Net depth
- 67,57 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 8 pcs
- EAN code for a basic packaging
- 3838895639213
- Basic packaging weight
- 1,1 kg
- Basic Packaging Dimensions Height
- 94 mm
- Basic Packaging Dimensions Width
- 72 mm
- Basic Packaging Dimensions Depth
- 150 mm
- Basic packaging volume
- 1,015 dm³
Transportna embalaža
- Transport packaging quantity
- 96 pcs
- EAN code for a transport packaging
- 3838895639220
- Transport packaging weight
- 13,5 kg
- Transport Packaging Dimensions Height
- 215 mm
- Transport Packaging Dimensions Width
- 175 mm
- Transport Packaging Dimensions Depth
- 450 mm
- Transport packaging volume
- 16,931 dm³
- Pallet quantity
- 4.896 pcs
- Customs tariff
- 85364900
16 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Da
- Number of contacts as normally closed contact
- 1
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 32 A
- Number of contacts as normally open contact
- 1
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Width in number of modular spacings
- 1
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 230 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 230 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 230 V
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
48 Oznake
002464108StikaloRBS232-11-230V ACETICONModularni kontaktorjiBistable SwitchRBS2-pole, 1 module32 AInternacionalnoAvtomatizacija, signalizacija in nadzorBistabilna stikala in releji ETICONRazdalja med kontakti in tuljavo: 6 mmMaks. odpornost na udarce: 15 gŠtevilo modulov: 1Število NC kontaktov: 1Vrsta napetosti: ACNazivna delovna napetost (V AC): 440 VPriključni vijak: M4 (glavni tokokrog) / M3 (krmilni tokokrog)Izgubna moč: 6 WMin. razdalja med odprtimi kontakti: 3 mmZatezni moment: 1.2 Nm-1.2 NmTermični tok Ith: 32 AElektrični cikli: 10000Število CO kontaktov: 0Maks. rezervna varovalka za zaščito pred kratkim stikom: 32 AFunkcija: Bistabilno stikalo RBSŠtevilo polov: 2Nazivna izolacijska napetost: 440 VTemperatura v prostoru: -25 °C/55 °CNazivni presek: 110 mm²-110 mm²IP zaščita: IP20Način montaže: Montaža na pritrdilno letev TH 35Nazivni delovni tok pri AC1: 32 AMin. trajanje med dvema impulzoma: 150 msMehanski cikli: 100000Št. NO kontaktov: 1Standardi: IEC/EN 60669-2-2Napajalna napetost: 230 V-230 VTemperatura skladiščenja: -30 °C-80 °CNajvečje trajanje impulza pri Uc: 1 hOdpornost proti vlagi: 95 % RHŠirina: 18 mmMaks. število impulzov na minuto: 32Nazivni tok: 32 A/32 AMin. trajanje impulza pri Uc: 50 msNazivna frekvenca: 50 Hz/60 HzStikalo Število modulov: 1 Funkcija: Bistabilno stikalo RBS Napajalna napetost: 230 V-230 V Nazivni delovni tok pri AC1: 32 A Vrsta napetosti: AC Št. NO kontaktov: 1 Število NC kontaktov: 1 Število CO kontaktov: 0 Nazivni tok: 32 A/32 A Število polov: 2 Nazivni presek: 110 mm²-110 mm² Zatezni moment: 1.2 Nm-1.2 Nm IP zaščita: IP20 Način montaže: Montaža na pritrdilno letev TH 35 Termični tok Ith: 32 A Širina: 18 mm
