001100304

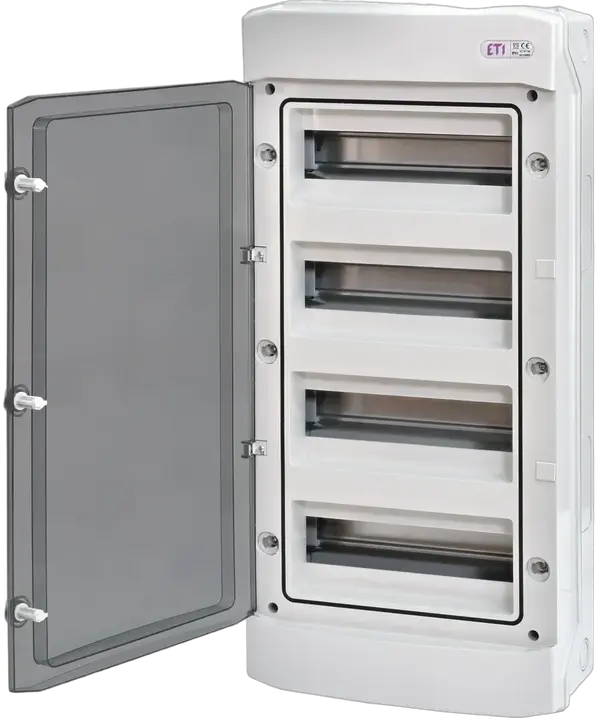

ECH-48PT Razdelilnik
Zaloga
status
Na zalogi
- ETI koda:
- 001100304
- Število vrstic:
- 4
- Kataloška skupina:
- ECH Podometni razdelilnik IP65
- Vrsta vrat:
- Prozorna vrata
- Način montaže:
- Nadometni razdelilnik
- IP zaščita:
- IP65
- Velikost ohišja (št. vrstic):
- 4
- Št. modulov (skupno/na vrstico):
- 48/12
- Vrata (material, barva):
- Prozorna, Plastična
- Podstavek (material, barva):
- Plastična , Siva
- Število PE/N sponk (povezave):
- 20
- Test z žarečo žico:
- 650 °C
- Nazivna enosmerna napetost:
- 1500 V
- Nazivni tok:
- 63 A
- Nazivna AC napetost:
- 400 V
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 3,214 kg
- Net width
- 318,6 mm
- Net height
- 663,5 mm
- Net depth
- 146,92 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895872795
- Basic packaging weight
- 3,214 kg
- Basic Packaging Dimensions Height
- 318 mm
- Basic Packaging Dimensions Width
- 663 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 29,938 dm³
Transportna embalaža
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895872801
- Transport packaging weight
- 16,977 kg
- Transport Packaging Dimensions Height
- 733 mm
- Transport Packaging Dimensions Width
- 673 mm
- Transport Packaging Dimensions Depth
- 328 mm
- Transport packaging volume
- 161,805 dm³
- Pallet quantity
- 45 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- UV resistant
- Da
- Number of rows
- 4
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 664 mm
- Width in number of modular spacings
- 12
- RAL-number
- 7.035
ETIM klasifikacija – različica 9.0
