001100350

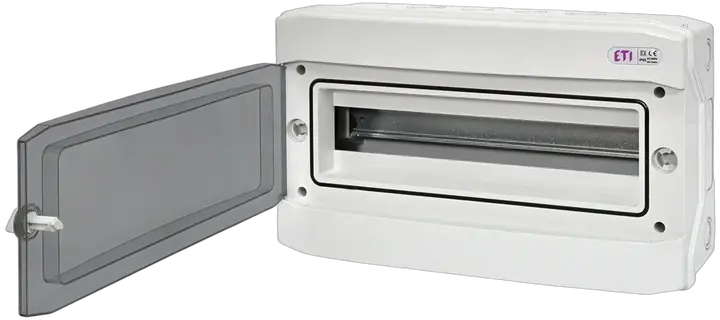

ECH-18PT Razdelilnik
Zaloga
status
Na zalogi
- ETI koda:
- 001100350
- Kataloška skupina:
- ECH Podometni razdelilnik IP65
- Način montaže:
- Nadometni razdelilnik
- IP zaščita:
- IP65
- Velikost ohišja (št. vrstic):
- 1
- Št. modulov (skupno/na vrstico):
- 18
- Vrata (material, barva):
- Prozorna, Plastična
- Podstavek (material, barva):
- Plastična , Siva
- Število PE/N sponk (povezave):
- 13
- Test z žarečo žico:
- 650 °C
- Nazivna enosmerna napetost:
- 1500 V
- Stopnja zaščite:
- II
- Nazivni tok:
- 63 A
- Nazivna AC napetost:
- 400 V
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 1,709 kg
- Net width
- 427,8 mm
- Net height
- 258,5 mm
- Net depth
- 149,61 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895931102
- Basic packaging weight
- 1,709 kg
- Basic Packaging Dimensions Height
- 259 mm
- Basic Packaging Dimensions Width
- 428 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 15,741 dm³
Transportna embalaža
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895931119
- Transport packaging weight
- 9,179 kg
- Transport Packaging Dimensions Height
- 755 mm
- Transport Packaging Dimensions Width
- 445 mm
- Transport Packaging Dimensions Depth
- 270 mm
- Transport packaging volume
- 90,713 dm³
- Pallet quantity
- 90 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- UV resistant
- Da
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 259 mm
- Width in number of modular spacings
- 18
- RAL-number
- 7.035
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
26 Oznake
001100350RazdelilnikECH-18PTETIBOXDistribution boards DIDODIDO ECHDIDO-ECHDIDO-ECHDIDO-ECHInternacionalnoElektrični razdelilniki, omare in pribor ETIBOXElektrični razdelilniki, omarePlastični razdelilnikiŠt. modulov (skupno/na vrstico): 18/18Število PE/N sponk (povezave): 13/13Test z žarečo žico: 650 °CVrata (material, barva): Plastična, ProzornaVelikost ohišja (št. vrstic): 1Podstavek (material, barva): Plastična , SivaIP zaščita: IP65Nazivna AC napetost: 400 V/400 VNačin montaže: Nadometni razdelilnikStopnja zaščite: IINazivna enosmerna napetost: 1500 V/1500 VNazivni tok: 63 A/63 ARazdelilnik TOWAR Način montaže: Nadometni razdelilnik IP zaščita: IP65 Velikost ohišja (št. vrstic): 1 Št. modulov (skupno/na vrstico): 18/18 Vrata (material, barva): Plastična, Prozorna Podstavek (material, barva): Plastična , Siva

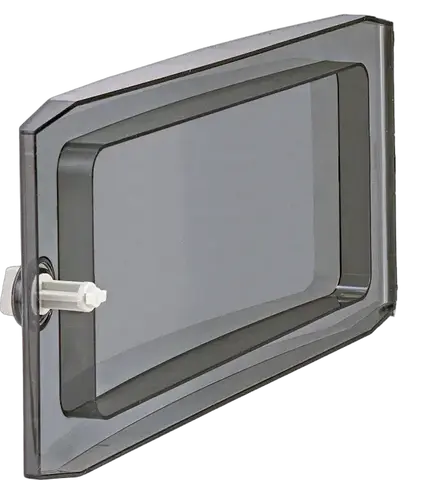

Pribor 8 Ves pribor
