001101012

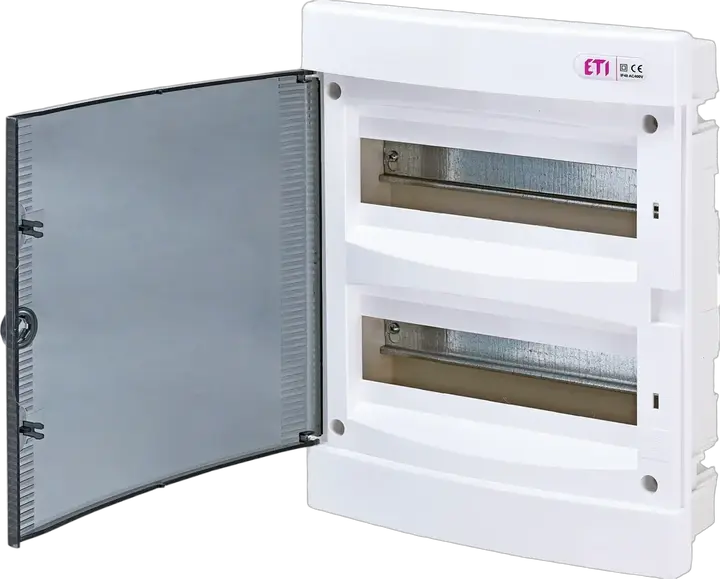

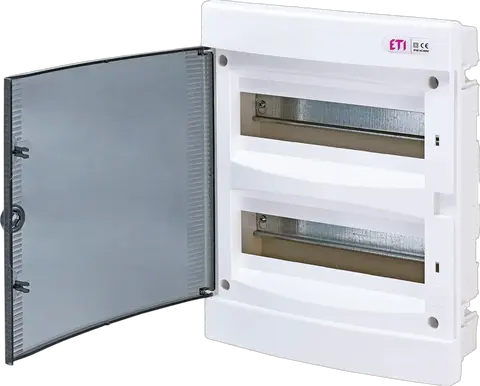

ECM24PT Razdelilnik
Zaloga
status
Na zalogi
- ETI koda:
- 001101012
- Število vrstic:
- 2
- Kataloška skupina:
- ECM Podometni razdelilnik IP40
- Vrsta vrat:
- Prozorna vrata
- Velikost ohišja:
- 24
- Način montaže:
- Podometni razdelilnik
- IP zaščita:
- IP40
- Velikost ohišja (št. vrstic):
- 2
- Št. modulov (skupno/na vrstico):
- 24/12
- Vrata (material, barva):
- Plastična, Prozorna
- Podstavek (material, barva):
- Plastična , Bela
- Število PE/N sponk (povezave):
- 13
- Test z žarečo žico:
- 650 °C
- Nazivna enosmerna napetost:
- 400 V
- Nazivni tok:
- 63 A
- Nazivna AC napetost:
- 400 V
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 1,338 kg
- Net width
- 283,6 mm
- Net height
- 356,8 mm
- Net depth
- 105,8 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895456780
- Basic packaging weight
- 1,338 kg
- Basic Packaging Dimensions Height
- 283 mm
- Basic Packaging Dimensions Width
- 357 mm
- Basic Packaging Dimensions Depth
- 106 mm
- Basic packaging volume
- 10,709 dm³
Transportna embalaža
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895456797
- Transport packaging weight
- 7,22 kg
- Transport Packaging Dimensions Height
- 543 mm
- Transport Packaging Dimensions Width
- 373 mm
- Transport Packaging Dimensions Depth
- 298 mm
- Transport packaging volume
- 60,357 dm³
- Pallet quantity
- 140 pcs
- Customs tariff
- 85381000
21 ETIM
- Built-in depth
- 68 mm
- Width
- 283 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- Built-in height
- 336 mm
- Number of rows
- 2
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 273 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 357 mm
- Width in number of modular spacings
- 12
- RAL-number
- 9.003
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
25 Oznake
001101012RazdelilnikECM24PTETIBOXDistribution boards DIDODIDO-EFlush mountedTransparent doorTransparent doorInternacionalnoElektrični razdelilniki, omare in pribor ETIBOXElektrični razdelilniki, omarePlastični razdelilnikiŠt. modulov (skupno/na vrstico): 24/12Število PE/N sponk (povezave): 13/13Test z žarečo žico: 650 °CVrata (material, barva): Plastična, ProzornaVelikost ohišja (št. vrstic): 2Podstavek (material, barva): Bela, PlastičnaIP zaščita: IP40Nazivna AC napetost: 400 V/400 VNačin montaže: Podometni razdelilnikNazivna enosmerna napetost: 400 V/400 VNazivni tok: 63 A/63 ARazdelilnik Način montaže: Podometni razdelilnik IP zaščita: IP40 Velikost ohišja (št. vrstic): 2 Št. modulov (skupno/na vrstico): 24/12 Vrata (material, barva): Plastična, Prozorna Podstavek (material, barva): Bela, Plastična
