001101061

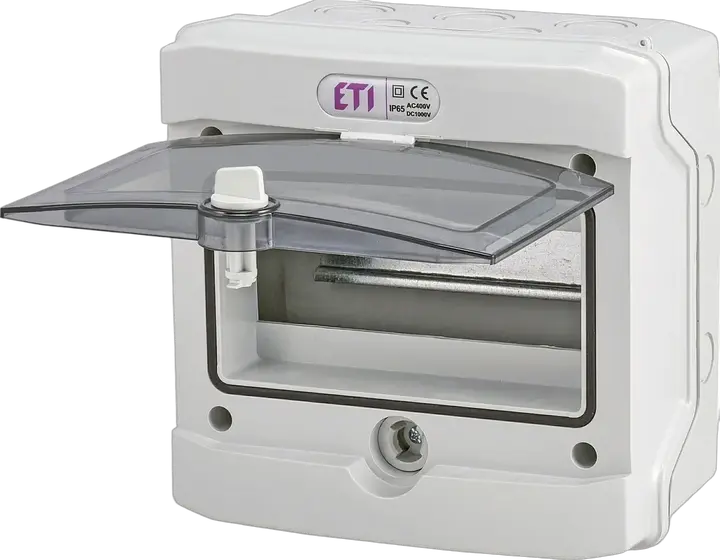

ECH-8G Razdelilnik
Zaloga
status
Na zalogi
- ETI koda:
- 001101061
- Število vrstic:
- 1
- Višina:
- 201 mm
- Širina:
- 202 mm
- Barva:
- Siva
- Kataloška skupina:
- ECH Podometni razdelilnik IP65
- Vrsta vrat:
- Prozorna vrata
- Način montaže:
- Nadometni razdelilnik
- IP zaščita:
- IP65
- Velikost ohišja (št. vrstic):
- 1
- Št. modulov (skupno/na vrstico):
- 8
- Vrata (material, barva):
- Prozorna, Plastična
- Podstavek (material, barva):
- Plastična , Siva
- Število PE/N sponk (povezave):
- 8
- Test z žarečo žico:
- 650 °C
- Nazivna enosmerna napetost:
- 1500 V
- Stopnja zaščite:
- II
- Nazivni tok:
- 63 A
- Nazivna AC napetost:
- 400 V
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 0,716 kg
- Net width
- 201,6 mm
- Net height
- 202,8 mm
- Net depth
- 132,79 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895551737
- Basic packaging weight
- 0,716 kg
- Basic Packaging Dimensions Height
- 200 mm
- Basic Packaging Dimensions Width
- 200 mm
- Basic Packaging Dimensions Depth
- 120 mm
- Basic packaging volume
- 4,8 dm³
Transportna embalaža
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895551744
- Transport packaging weight
- 3,919 kg
- Transport Packaging Dimensions Height
- 661 mm
- Transport Packaging Dimensions Width
- 216 mm
- Transport Packaging Dimensions Depth
- 215 mm
- Transport packaging volume
- 30,697 dm³
- Pallet quantity
- 225 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 202 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- UV resistant
- Da
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 120 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 201 mm
- Width in number of modular spacings
- 8
- RAL-number
- 7.035
ETIM klasifikacija – različica 9.0
