Razdelilni bloki za DIN letev EDB zagotavljajo varno in pregledno rešitev za povezovanje in distribucijo električne energije v nizkonapetostnih aplikacijah. Ti bloki so zasnovani za montažo na standardne DIN letve, kar omogoča združljivost z različnimi električnimi ohišji in omarami. Odlikuje jih robustna konstrukcija, poleg tega ponujajo številne prednosti za učinkovito in zanesljivo distribucijo električne energije.

001102310

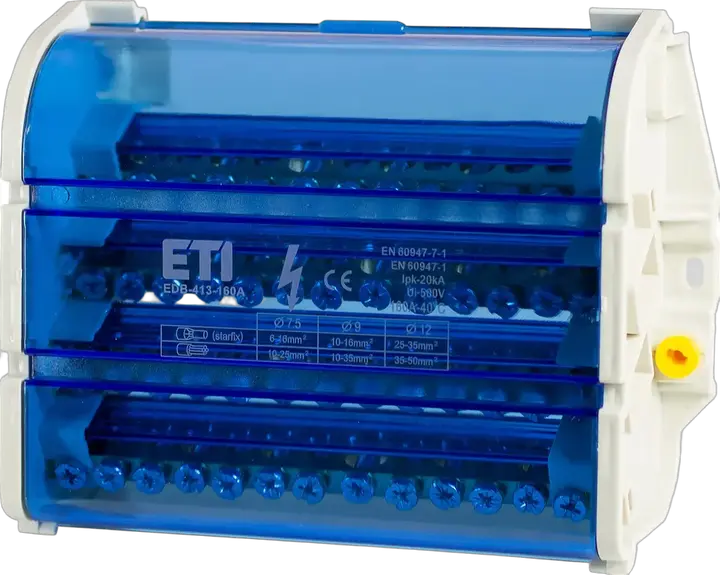

Slika EDB-413-160A

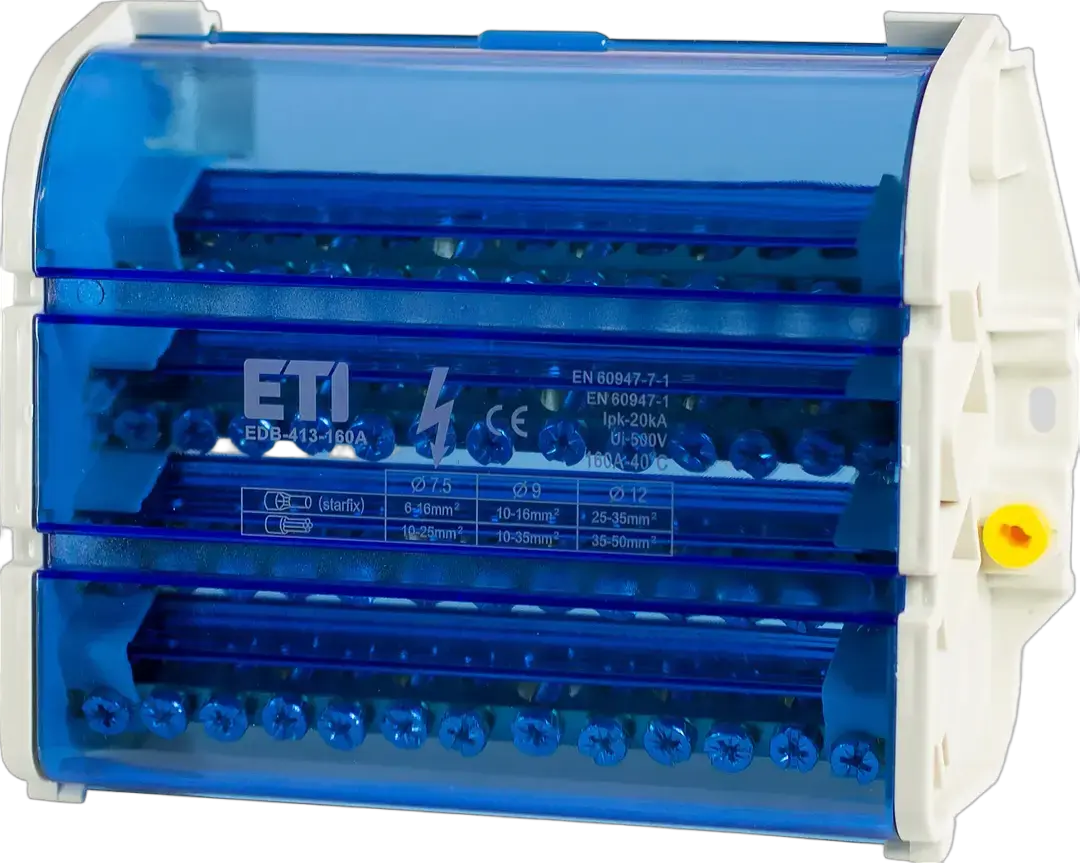

EDB-413-160A Razdelilni blok

Zaloga status Po naročilu

ETI koda:: 001102310
Način montaže:: Montaža na pritrdilno letev TH 35
Nazivni tok:: 160 A
Nazivna AC napetost:: 400 V
Nazivna enosmerna napetost:: 400 V
Nazivna izolacijska napetost:: 500 V
Nazivna kratkostična zmogljivost:: 20 kA
Število terminalov:: 4x13
Višina:: 73 mm
Širina:: 180 mm
Globina:: 138 mm
Nazivni presek:: 6-35 mm²
Produkt je iz materiala:: PA
Materialna sestava sponk:: MO-57
Delovna temperatura:: -30-85 °C

Produkt

Neto teža izdelka: 0,7 kg
Stock unit of measure: pcs

Osnovna embalaža

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000309
Basic packaging weight: 0,9 kg
Basic packaging volume: 1,8 dm³

Transportna embalaža

Transport packaging quantity: 20 pcs
EAN code for a transport packaging: 3838400000316
Transport packaging weight: 18 kg
Transport packaging volume: 55,1 dm³
Pallet quantity: 400 pcs
Customs tariff: 85369010

Width: 138 mm
Transparent: Da
Rated current In: 160 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 4
Number of clamp positions per pole: 13
Depth: 138 mm
Rated voltage: 400 V
Colour: Other
Height: 73 mm
Connectable conductor cross section fine-strand with cable end sleeve(Min): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

ETIM klasifikacija – različica 9.0

001102310 Razdelilni blok EDB-413-160A ETIBOX Razdelilni bloki Razdelilni bloki Razdelilni bloki Razdelilni bloki 4p Internacionalno Električni razdelilniki, omare in pribor ETIBOX Razdelilni bloki Višina: 73 mm Materialna sestava sponk: MO-57 Globina: 138 mm Delovna temperatura: -30 °C-85 °C Nazivna kratkostična zmogljivost: 20 kA/20 kA Nazivna izolacijska napetost: 500 V Nazivni presek: 6 mm²-35 mm² Nazivna AC napetost: 400 V/400 V Način montaže: Montaža na pritrdilno letev TH 35 Število terminalov: 4x13 Nazivna enosmerna napetost: 400 V/400 V Širina: 180 mm Nazivni tok: 160 A/160 A Produkt je iz materiala: PA Razdelilni blok TOWAR Način montaže: Montaža na pritrdilno letev TH 35 Nazivni tok: 160 A/160 A Nazivna kratkostična zmogljivost: 20 kA/20 kA Višina: 73 mm Širina: 180 mm Globina: 138 mm Nazivni presek: 6 mm²-35 mm²
