004671357

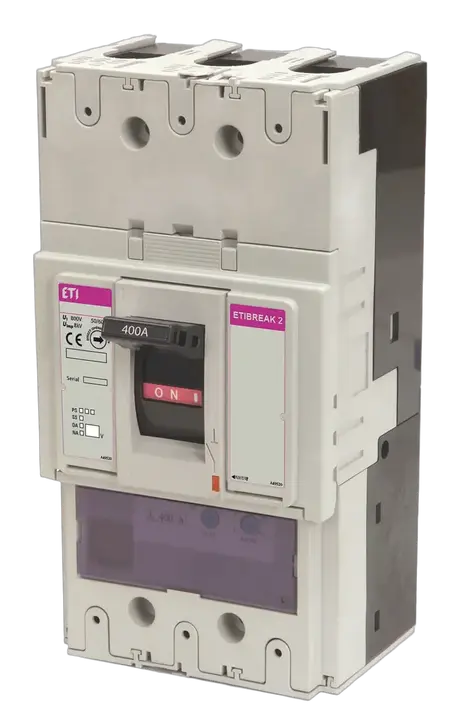

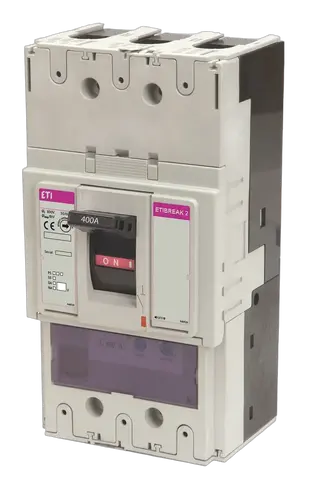

EB2 250/4LE 160A 4p Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004671357
- Aplikacije:
- 60947
- Nazivna kratkostična zmogljivost:
- 36 kA
- Nazivni tok:
- 160 A
- Število polov:
- 4
- Tip priključitve:
- Sprednji kontakt
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 36 kA
- Nazivna delovna napetost (V AC):
- 690 V
- Nazivna izolacijska napetost:
- 800 V
- Termo nastavitve:
- 0,4-1
- Magnetne nastavitve:
- adjustable
- Nastavljivo ali fiksno:
- Nastavljiv
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- EB2
- Velikost ohišja:
- 250A
14 Logistika
Produkt
- Neto teža izdelka
- 3,3 kg
- Net width
- 140 mm
- Net height
- 165 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895755098
- Transport packaging weight
- 3,3 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 170 mm
- Transport Packaging Dimensions Depth
- 155 mm
- Transport packaging volume
- 3,952 dm³
- Pallet quantity
- 200 pcs
- Customs tariff
- 85362090
2 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
28 Oznake
004671357Kompaktni odklopnikEB2 250/4LE 160A 4pETIBREAKMCCBEB2EB2electronicEB2 250InternacionalnoKompaktni odklopniki in ločilna stikala ETIBREAKKompaktni odklopniki EB2 Series 20 - 1600ANazivna impulzna vzdržna napetost Uimp: 8 kVTip priključitve: Sprednji kontaktNazivna delovna napetost (V AC): 690 VFunkcija: MCCBŠtevilo polov: 4Velikost ohišja: 250ANazivna kratkostična zmogljivost: 36 kA/36 kANazivna izolacijska napetost: 800 VNastavljivo ali fiksno: NastavljivMagnetne nastavitve: adjustableStandardi: 60947Termo nastavitve: 0,4-1Nazivni tok: 160 A/160 ANazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 36 kA/36 kAKataloška skupina: EB2Kompaktni odklopnik Nazivna kratkostična zmogljivost: 36 kA/36 kA Nazivni tok: 160 A/160 A Število polov: 4 Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 36 kA/36 kA Nastavljivo ali fiksno: Nastavljiv Funkcija: MCCB Kataloška skupina: EB2 Velikost ohišja: 250A
