004671371

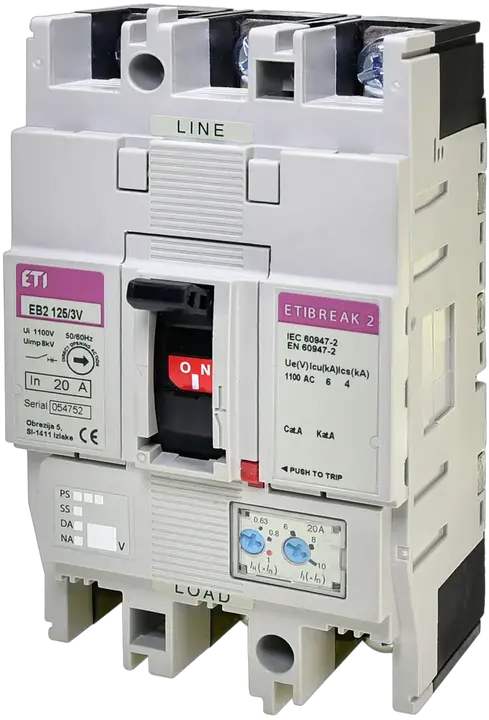

EB2 125/3V 20A 3p 1100V Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004671371
- Aplikacije:
- 60947
- Nazivni tok:
- 20 A
- Število polov:
- 3
- Tip priključitve:
- Sprednji kontakt
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna delovna napetost (V AC):
- 1.000 V
- Nazivna delovna napetost (V DC):
- 250 V
- Nazivna izolacijska napetost:
- 1.100 V
- Termo nastavitve:
- 0,63-1
- Magnetne nastavitve:
- 6-13
- Nastavljivo ali fiksno:
- Nastavljiv
- Nazivna izklopna kratkostična zmogljivost pri 1100V Icu/Ics:
- 4 kA
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- EB2
- Velikost ohišja:
- 125A
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 1,5 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895864066
- Transport packaging weight
- 1,5 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 235 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 3,878 dm³
- Pallet quantity
- 263 pcs
- Customs tariff
- 85362090
8 ETIM
- Rated permanent current Iu
- 4 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Type of electrical connection of main circuit
- Flat plug-in connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated voltage(Min)
- 1.100 V
- Rated voltage(Max)
- 1.100 V
ETIM klasifikacija – različica 9.0
2 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
28 Oznake
004671371Kompaktni odklopnikEB2 125/3V 20A 3p 1100VETIBREAKMCCBEB2EB2thermal magneticEB2 125InternacionalnoKompaktni odklopniki in ločilna stikala ETIBREAKKompaktni odklopniki EB2 Series 20 - 1600ANazivna impulzna vzdržna napetost Uimp: 8 kVTip priključitve: Sprednji kontaktNazivna delovna napetost (V AC): 1000 VFunkcija: MCCBŠtevilo polov: 3Velikost ohišja: 125ANazivna izolacijska napetost: 1100 VNastavljivo ali fiksno: NastavljivMagnetne nastavitve: 6-13Nazivna delovna napetost (V DC): 250 VStandardi: 60947Termo nastavitve: 0,63-1Nazivni tok: 20 A/20 ANazivna izklopna kratkostična zmogljivost pri 1100V Icu/Ics: 4 kA/4 kAKataloška skupina: EB2Kompaktni odklopnik Nazivni tok: 20 A/20 A Število polov: 3 Nastavljivo ali fiksno: Nastavljiv Funkcija: MCCB Kataloška skupina: EB2 Velikost ohišja: 125A
