004671378

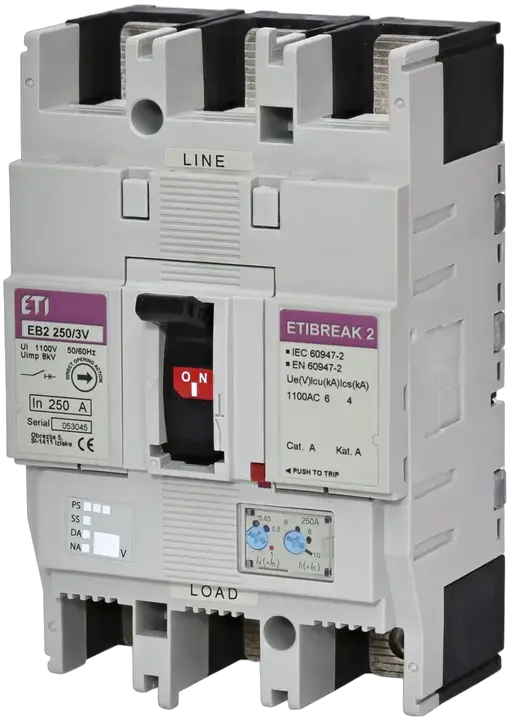

EB2 250/3V 250A 3p 1100V Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004671378
- Aplikacije:
- 60947
- Nazivna kratkostična zmogljivost:
- 6/4 kA
- Nazivni tok:
- 250 A
- Število polov:
- 3
- Tip priključitve:
- Sprednji kontakt
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna delovna napetost (V AC):
- 1.000 V
- Nazivna delovna napetost (V DC):
- 250 V
- Nazivna izolacijska napetost:
- 1.100 V
- Termo nastavitve:
- 0,63-1
- Magnetne nastavitve:
- 6-13
- Nastavljivo ali fiksno:
- Nastavljiv
- Nazivna izklopna kratkostična zmogljivost pri 1100V Icu/Ics:
- 6/4 kA
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- EB2
- Velikost ohišja:
- 250A
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 1,5 kg
- Net width
- 105 mm
- Net height
- 165 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895864134
- Transport packaging weight
- 1,5 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 235 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 3,878 dm³
- Pallet quantity
- 263 pcs
- Customs tariff
- 85362090
9 ETIM
- Rated permanent current Iu
- 4 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Type of electrical connection of main circuit
- Flat plug-in connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 4 kA
- Rated voltage(Min)
- 1.100 V
- Rated voltage(Max)
- 1.100 V
ETIM klasifikacija – različica 9.0
