004672144

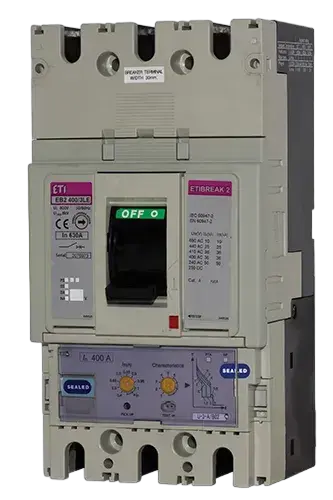

EB2 400/3LCD 250A 3p A Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004672144
- Aplikacije:
- 60947
- Nazivni tok:
- 250 A
- Število polov:
- 3
- Tip priključitve:
- Sprednji kontakt
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 50 kA
- Nazivna delovna napetost (V AC):
- 690 V
- Nazivna izolacijska napetost:
- 800 V
- Termo nastavitve:
- 0,4-1
- Magnetne nastavitve:
- adjustable
- Nastavljivo ali fiksno:
- Nastavljiv
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- EB2
14 Logistika
Produkt
- Neto teža izdelka
- 4,3 kg
- Net width
- 140 mm
- Net height
- 260 mm
- Net depth
- 145 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895840343
- Transport packaging weight
- 4,3 kg
- Transport Packaging Dimensions Height
- 145 mm
- Transport Packaging Dimensions Width
- 265 mm
- Transport Packaging Dimensions Depth
- 180 mm
- Transport packaging volume
- 6,916 dm³
- Pallet quantity
- 145 pcs
- Customs tariff
- 85362090
5 ETIM
- Rated permanent current Iu
- 250 A
- Number of poles
- 3
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- Rated voltage(Min)
- 690 V
- Rated voltage(Max)
- 690 V
ETIM klasifikacija – različica 9.0
2 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
26 Oznake
004672144Kompaktni odklopnikEB2 400/3LCD 250A 3p AETIBREAKMCCBEB2EB2electronicEB2 400InternacionalnoKompaktni odklopniki in ločilna stikala ETIBREAKKompaktni odklopniki EB2 Series 20 - 1600ANazivna impulzna vzdržna napetost Uimp: 8 kVTip priključitve: Sprednji kontaktNazivna delovna napetost (V AC): 690 VFunkcija: MCCBŠtevilo polov: 3Nazivna izolacijska napetost: 800 VNastavljivo ali fiksno: NastavljivMagnetne nastavitve: adjustableStandardi: 60947Termo nastavitve: 0,4-1Nazivni tok: 250 A/250 ANazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 50 kA/50 kAKataloška skupina: EB2Kompaktni odklopnik TOWAR Nazivni tok: 250 A/250 A Število polov: 3 Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 50 kA/50 kA Nastavljivo ali fiksno: Nastavljiv Funkcija: MCCB Kataloška skupina: EB2
