004671504

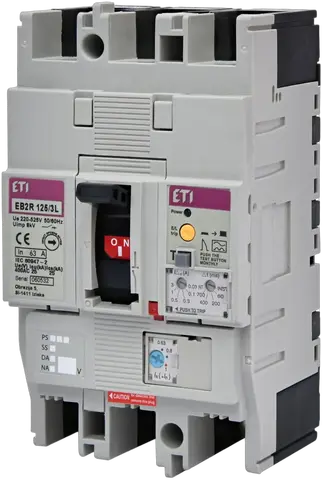

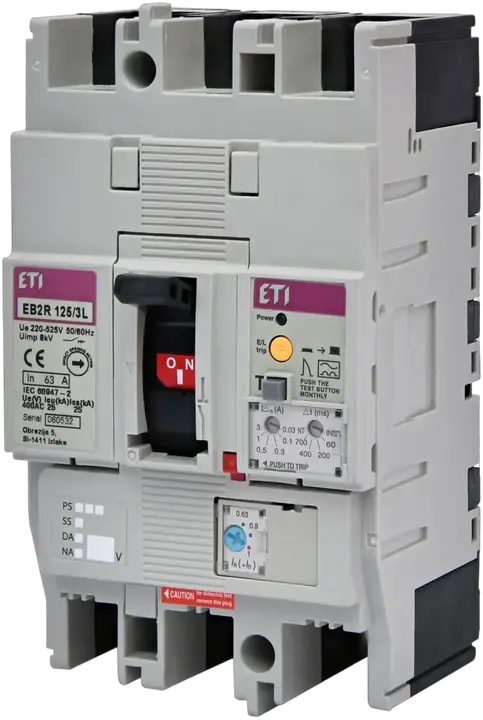

EB2R 125/3L 63A 3P Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004671504
- Aplikacije:
- 60947
- IP zaščita:
- IP20
- Funkcija:
- MCCB + RCD
- Nazivni tok:
- 63 A
- Število polov:
- 3
- Tip priključitve:
- Sprednji kontakt
- Standardi:
- 60947
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 25/19 kA
- Nazivna delovna napetost (V AC):
- 525 V
- Nazivna izolacijska napetost:
- 800 V
- Termo nastavitve:
- 0,63-1
- Magnetne nastavitve:
- fixed
- Nastavljivo ali fiksno:
- Nastavljiv
- Velikost ohišja:
- 125A
- Nazivna kratkostična zmogljivost:
- 25/19 kA
11 Logistika
Produkt
- Neto teža izdelka
- 1,1 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895502418
- Transport packaging weight
- 1,1 kg
- Transport packaging volume
- 1 dm³
- Pallet quantity
- 727 pcs
- Customs tariff
- 85362090
14 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 63 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 39,7 A
- Adjustment range undelayed short-circuit release(Min)
- 756 A
- Overload release current setting(Max)
- 63 A
- Adjustment range undelayed short-circuit release(Max)
- 756 A
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
27 Oznake
004671504Kompaktni odklopnikEB2R 125/3L 63A 3PETIBREAKMCCB with residual current protectionEB2REB2REB2REB2R 125InternacionalnoKompaktni odklopniki in ločilna stikala ETIBREAKKompaktni odklopniki z diferenčno zaščitoNazivna impulzna vzdržna napetost Uimp: 8 kVTip priključitve: Sprednji kontaktNazivna delovna napetost (V AC): 525 VFunkcija: MCCB + RCDŠtevilo polov: 3Velikost ohišja: 125ANazivna kratkostična zmogljivost: 25 kA/19 kANazivna izolacijska napetost: 800 VNastavljivo ali fiksno: NastavljivMagnetne nastavitve: fixedStandardi: 60947Termo nastavitve: 0,63-1Nazivni tok: 63 A/63 ANazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 25 kA/19 kAKompaktni odklopnik TOWAR Funkcija: MCCB + RCD Nazivni tok: 63 A/63 A Število polov: 3 Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 25 kA/19 kA Nastavljivo ali fiksno: Nastavljiv
Pribor 51 Ves pribor
Sorodni produkti 20 Vsi produkti

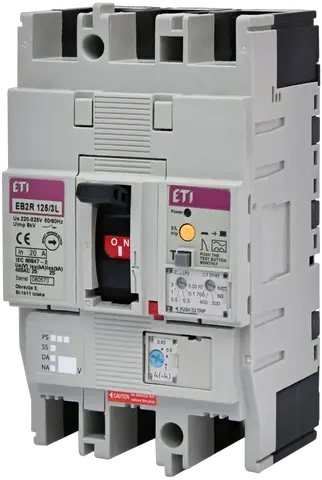

004671501
EB2R 125/3L 20A 3P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 20 A
- Število polov
- 3
- Tip priključitve
- Sprednji kontakt
004671502

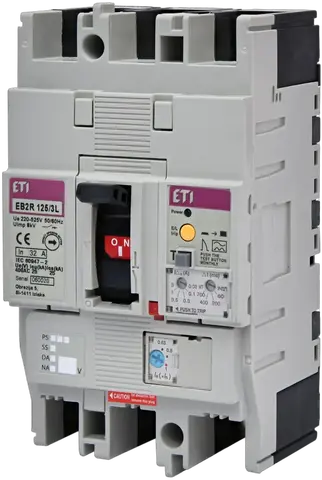

EB2R 125/3L 32A 3P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 32 A
- Število polov
- 3
- Tip priključitve
- Sprednji kontakt
004671503

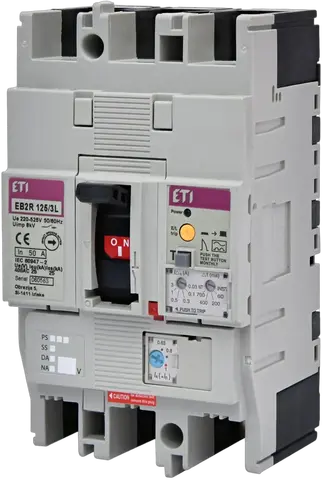

EB2R 125/3L 50A 3P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 50 A
- Število polov
- 3
- Tip priključitve
- Sprednji kontakt

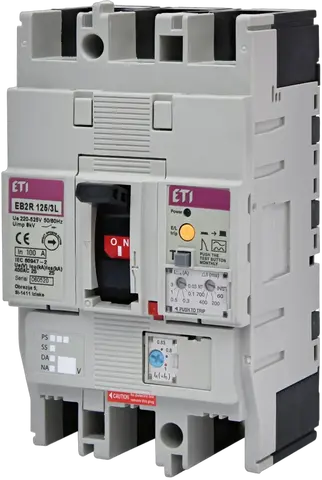

004671505
EB2R 125/3L 100A 3P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 100 A
- Število polov
- 3
- Tip priključitve
- Sprednji kontakt
004671506

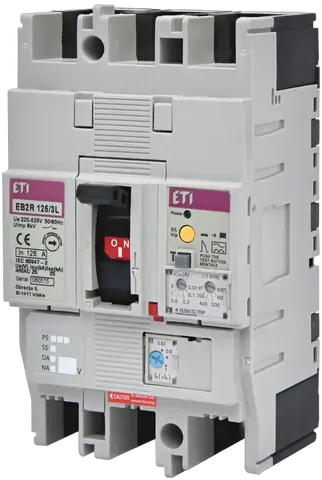

EB2R 125/3L 125A 3P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 125 A
- Število polov
- 3
- Tip priključitve
- Sprednji kontakt
004671507
EB2R 125/4L 20A 4P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 20 A
- Število polov
- 4
- Tip priključitve
- Sprednji kontakt
004671508
EB2R 125/4L 32A 4P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 32 A
- Število polov
- 4
- Tip priključitve
- Sprednji kontakt
004671509
EB2R 125/4L 50A 4P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 50 A
- Število polov
- 4
- Tip priključitve
- Sprednji kontakt
004671510
EB2R 125/4L 63A 4P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 63 A
- Število polov
- 4
- Tip priključitve
- Sprednji kontakt
004671511
EB2R 125/4L 100A 4P
- Ime razreda
- Kompaktni odklopnik
- Funkcija
- MCCB + RCD
- Nazivni tok
- 100 A
- Število polov
- 4
- Tip priključitve
- Sprednji kontakt

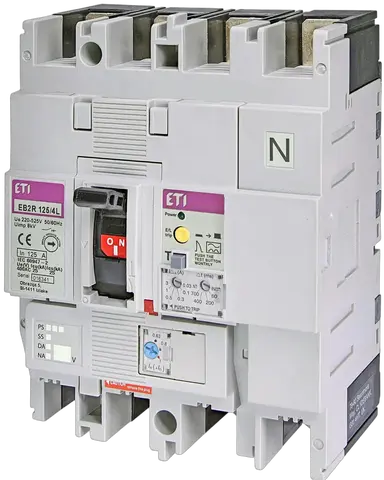

004671512
