004671009

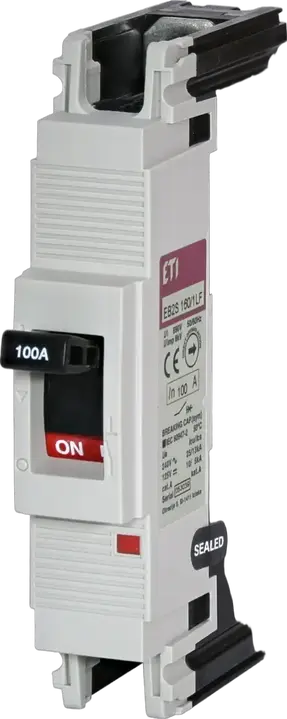

EB2S 160/1LF 100A 1p Kompaktni odklopnik
- ETI koda:
- 004671009
- Aplikacije:
- 60947-2
- Funkcija:
- MCCB
- Nazivni tok:
- 100 A
- Število polov:
- 1
- Tip priključitve:
- SPREDAJ
- Standardi:
- 60947-2
- Nazivna impulzna vzdržna napetost Uimp:
- 6 kV
- Nazivna delovna napetost (V AC):
- 230 V
- Nazivna izolacijska napetost:
- 800 V
- Termo nastavitve:
- no
- Magnetne nastavitve:
- no
- Nastavljivo ali fiksno:
- Fiksen
3 Dokumenti
11 Logistika
Produkt
- Neto teža izdelka
- 0,4 kg
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895409427
- Transport packaging weight
- 0,5 kg
- Transport Packaging Dimensions Height
- 110 mm
- Transport Packaging Dimensions Width
- 40 mm
- Transport Packaging Dimensions Depth
- 170 mm
- Transport packaging volume
- 0,748 dm³
- Pallet quantity
- 1.336 pcs
- Customs tariff
- 85362010
10 ETIM
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 100 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 1
- Device construction
- Complete device in housing
- Rated voltage(Min)
- 230 V
- Rated voltage(Max)
- 230 V
ETIM klasifikacija – različica 9.0
2 Diagrami
24 Oznake
004671009Kompaktni odklopnikEB2S 160/1LF 100A 1pETIBREAKMCCB low breaking capacityEB2SEB2S 160FixedL -economicInternacionalnoKompaktni odklopniki in ločilna stikala ETIBREAKKompaktni odklopniki za nižje izklopne zmogljivostiNazivna impulzna vzdržna napetost Uimp: 6 kVTip priključitve: SPREDAJNazivna delovna napetost (V AC): 230 VFunkcija: MCCBŠtevilo polov: 1Nazivna izolacijska napetost: 800 VNastavljivo ali fiksno: FiksenMagnetne nastavitve: noStandardi: 60947-2Termo nastavitve: noNazivni tok: 100 A/100 AKompaktni odklopnik Funkcija: MCCB Nazivni tok: 100 A/100 A Število polov: 1 Nastavljivo ali fiksno: Fiksen
