004671271

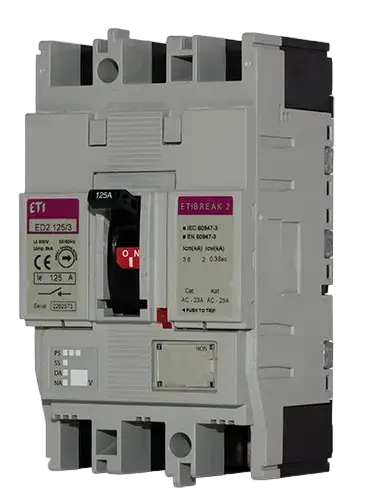

ED2 125/3 Ločilno stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 004671271
- Aplikacije:
- IEC 60947-3
- Nazivni tok:
- 125 A
- Število polov:
- 3
- Tip priključitve:
- Sprednji kontakt
- Standardi:
- IEC 60947-3
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Kategorija uporabe:
- AC-23A, DC-22A
- Nazivni kratkostični vklopni tok Icm:
- 3,6 kA
- Nazivni kratkostični vzdržni tok Icw pri 0,3s:
- 2 kA
- Nazivna delovna napetost (V AC):
- 690 V
- Nazivna delovna napetost (V DC):
- 250 V
- Nazivna izolacijska napetost:
- 800 V
- Funkcija:
- Nizkonapetostna ločilna stikala
- Velikost ohišja:
- 125A
- Nazivna kratkostična zmogljivost:
- 3.6 kA
14 Logistika
Produkt
- Neto teža izdelka
- 1 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895411048
- Transport packaging weight
- 1,1 kg
- Transport Packaging Dimensions Height
- 95 mm
- Transport Packaging Dimensions Width
- 160 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 1,672 dm³
- Pallet quantity
- 800 pcs
- Customs tariff
- 85362090
13 ETIM
- Motor drive optional
- Da
- Version as maintenance-/service switch
- Da
- Version as safety switch
- Da
- Suitable for floor mounting
- Da
- Rated permanent current Iu
- 125 A
- Type of control element
- Rocker lever
- Conditioned rated short-circuit current Iq
- 65 kA
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Voltage release optional
- Da
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Version as main switch
- Da
ETIM klasifikacija – različica 9.0
