002175512

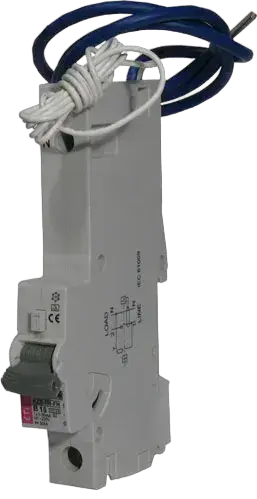

KZS-1M-FN AC B10/0.1 Kombinirano zaščitno stikalo
Zaloga
status
Po naročilu
- ETI koda:
- 002175512
- Funkcija:
- RCBO (Zaščitna stikala na diferenčni tok z nadtokovno zaščito)
- Nazivna AC napetost:
- 240 V
- Kataloška skupina:
- KZS 1M FN
- Indikacija vzroka izklopa:
- ne
- Aplikacije:
- IEC 61009
- Nazivni pogojni kratkostični tok Inc:
- 10 kA
- Nazivni tok napake IDn:
- 0,1 A
- Nazivni tok:
- 10 A
- Tip diferenčnega toka:
- AC
- Nazivni diferenčni tok:
- 0,1 A
- Izklopna karakteristika:
- B
- Število polov:
- 1+N
- Nazivna kratkostična zmogljivost:
- 10 kA
- Nazivni presek:
- 1-25 mm²
- Standardi:
- IEC 61009
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 0,195 kg
- Net width
- 17,7 mm
- Net height
- 232,9 mm
- Net depth
- 74,44 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895628248
- Basic packaging weight
- 0,2 kg
- Basic Packaging Dimensions Height
- 75 mm
- Basic Packaging Dimensions Width
- 138 mm
- Basic Packaging Dimensions Depth
- 30 mm
- Basic packaging volume
- 0,31 dm³
Transportna embalaža
- Transport packaging quantity
- 42 pcs
- EAN code for a transport packaging
- 3838895628255
- Transport packaging weight
- 8,75 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2.184 pcs
- Customs tariff
- 85362010
24 ETIM
- Leakage current type
- Other
- Voltage type
- AC
- With interlocking device
- Da
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Rated fault current
- 0,1 A
- Number of poles (total)
- 2
- Disconnection characteristic
- Undelayed
- Frequency
- Other
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Number of protected poles
- 1
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated short-circuit breaking capacity according to IEC 60947-2
- 10 kA
- Rated current
- 10 A
- Rated short-circuit breaking capacity Icn according to EN 61009-1
- 10 kA
- Width in number of modular spacings
- 1
- Ambient temperature during operating(Min)
- 30 °C
- Connectable conductor cross section solid-core(Min)
- 25 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 30 °C
ETIM klasifikacija – različica 9.0
2 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
22 Oznake
002175512Kombinirano zaščitno stikaloKZS-1M-FN AC B10/0.1ASTIRCBOKZS-1M FN100mAAC typeBInternacionalnoModularna zaščitna stikala in odklopniki ASTIDiferenčna in nadtokovna zaščita KZS in pripomočkiDiferenčna in nadtokovna zaščita RCBOIzklopna karakteristika: BŠtevilo polov: 1+NNazivna kratkostična zmogljivost: 10 kA/10 kANazivni presek: 1 mm²-25 mm²Tip diferenčnega toka: ACStandardi: IEC 61009Nazivni tok: 10 A/10 ANazivni diferenčni tok: 0.1 AKombinirano zaščitno stikalo KZS FN Nazivni tok: 10 A/10 A Tip diferenčnega toka: AC Nazivni diferenčni tok: 0.1 A Izklopna karakteristika: B Število polov: 1+N Nazivna kratkostična zmogljivost: 10 kA/10 kA
