001901103

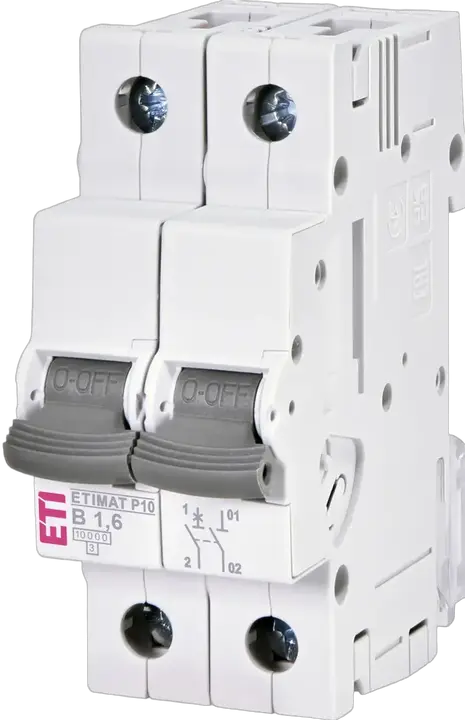

ETIMAT P10 1p+N B1,6 Inštalacijski odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 001901103
- Aplikacije:
- EN/IEC 60898
- Nazivni tok:
- 1.6 A
- Izklopna karakteristika:
- B
- Število polov:
- 1+N
- Nazivna kratkostična zmogljivost:
- 10 kA
- Vrsta napetosti:
- AC
- Nazivna impulzna vzdržna napetost Uimp:
- 6 kV
- Nazivna AC napetost:
- 240 V
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni presek:
- 1-25 mm²
- Standardi:
- EN/IEC 60898
- Funkcija:
- MCB
22 Logistika
Produkt
- EAN code for a single product
- 3838895923572
- Neto teža izdelka
- 189 g
- Net width
- 35,6 mm
- Net height
- 89 mm
- Net depth
- 74,74 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 6 pcs
- EAN code for a basic packaging
- 3838895923589
- Basic packaging weight
- 1,19 kg
- Basic Packaging Dimensions Height
- 79 mm
- Basic Packaging Dimensions Width
- 91 mm
- Basic Packaging Dimensions Depth
- 220 mm
- Basic packaging volume
- 1,582 dm³
Transportna embalaža
- Transport packaging quantity
- 54 pcs
- EAN code for a transport packaging
- 3838895923596
- Transport packaging weight
- 11,063 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2.808 pcs
- Customs tariff
- 85362010
29 ETIM
- Additional equipment possible
- Da
- Rated insulation voltage Ui
- 500 V
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V
- 10 kA
- Built-in depth
- 70 mm
- Voltage type
- AC
- Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V
- 10 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V
- 10 kA
- Rated impulse withstand voltage Uimp
- 6 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Over voltage category
- 3
- Number of poles (total)
- 2
- Pollution degree
- 2
- Concurrently switching neutral conductor
- Da
- Number of protected poles
- 1
- Rated voltage
- 240 V
- Current limiting class
- 3
- Rated current
- 1,6 A
- Flush-mounted installation
- Da
- Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V
- 10 kA
- Width in number of modular spacings
- 2
- Frequency(Min)
- 50 Hz
- Ambient temperature during operating(Min)
- −40 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Frequency(Max)
- 60
- Ambient temperature during operating(Max)
- 70 °C
ETIM klasifikacija – različica 9.0
