002111517

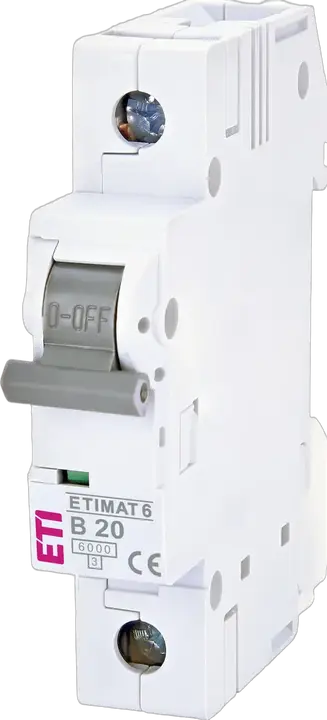

ETIMAT 6 1p B20 Inštalacijski odklopnik
Zaloga
status
Na zalogi
- ETI koda:
- 002111517
- Globina:
- 68 mm
- Kataloška skupina:
- ETIMAT 6 inštalacijski odklopniki 6kA
- Aplikacije:
- IEC/EN 60898-1, IEC 60947-2
- IP zaščita:
- IP20
- Nazivni tok:
- 20 A
- Izklopna karakteristika:
- B
- Število polov:
- 1
- Nazivna kratkostična zmogljivost:
- 6 kA
- Vrsta napetosti:
- AC
- Nazivna impulzna vzdržna napetost Uimp:
- 6 kV
- Nazivna AC napetost:
- 230/400 V
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni presek:
- 1-25 mm²
- Standardi:
- IEC/EN 60898-1, IEC 60947-2
- Funkcija:
- MCB
6 Dokumenti
22 Logistika
Produkt
- EAN code for a single product
- 3838895252184
- Neto teža izdelka
- 0,104 kg
- Net width
- 17,6 mm
- Net height
- 85,4 mm
- Net depth
- 72,63 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 12 pcs
- EAN code for a basic packaging
- 3838895277446
- Basic packaging weight
- 1,64 kg
- Basic Packaging Dimensions Height
- 0,077 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,221 m
- Basic packaging volume
- 0,002 m³
Transportna embalaža
- Transport packaging quantity
- 108 pcs
- EAN code for a transport packaging
- 3838895277453
- Transport packaging weight
- 15,113 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 5.616 pcs
- Customs tariff
- 85362010
26 ETIM
- Additional equipment possible
- Da
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 68 mm
- Voltage type
- Other
- Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V
- 6 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V
- 6 kA
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Over voltage category
- 3
- Number of poles (total)
- 1
- Pollution degree
- 3
- Number of protected poles
- 1
- Rated voltage
- 400 V
- Current limiting class
- 3
- Rated current
- 20 A
- Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V
- 6 kA
- Width in number of modular spacings
- 1
- Frequency(Min)
- 50 Hz
- Ambient temperature during operating(Min)
- −25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Frequency(Max)
- 60
- Ambient temperature during operating(Max)
- 55 °C
ETIM klasifikacija – različica 9.0
4 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
25 Oznake
002111517Inštalacijski odklopnikETIMAT 6 1p B20ASTIMCBETIMAT 6Normal1pBInternacionalnoModularna zaščitna stikala in odklopniki ASTIInštalacijski odklopniki ETIMAT in priborInštalacijski odklopniki MCBNazivna impulzna vzdržna napetost Uimp: 6 kVVrsta napetosti: ACIzklopna karakteristika: BFunkcija: MCBŠtevilo polov: 1Nazivna kratkostična zmogljivost: 6 kA/6 kANazivni presek: 1 mm²-25 mm²Nazivna AC napetost: 230 V/400 VStandardi: IEC 60947-2, IEC/EN 60898-1Nazivni tok: 20 A/20 ANazivna frekvenca: 50 Hz/60 HzInštalacijski odklopnik ETIMAT Nazivni tok: 20 A/20 A Izklopna karakteristika: B Število polov: 1 Nazivna kratkostična zmogljivost: 6 kA/6 kA Vrsta napetosti: AC Nazivni presek: 1 mm²-25 mm² Funkcija: MCB
