002116514

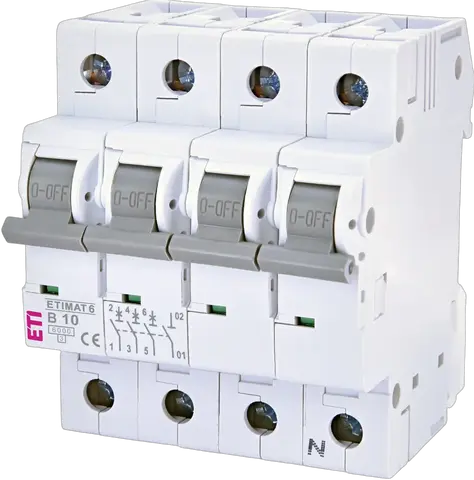

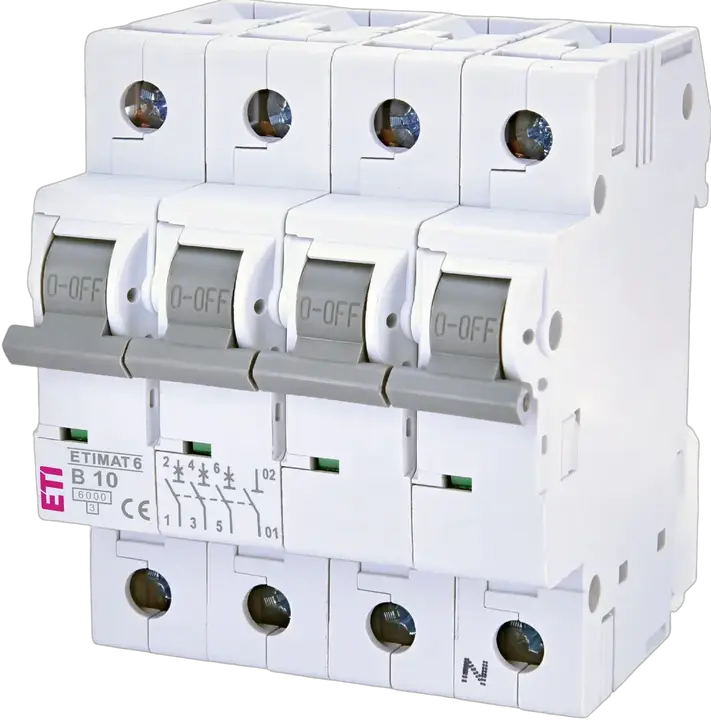

ETIMAT 6 3p+N B10 Inštalacijski odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 002116514
- Kataloška skupina:
- ETIMAT 6 inštalacijski odklopniki 6kA
- Aplikacije:
- IEC/EN 60898-1, IEC 60947-2
- Nazivni tok:
- 10 A
- Izklopna karakteristika:
- B
- Število polov:
- 3+N
- Nazivna kratkostična zmogljivost:
- 6 kA
- Vrsta napetosti:
- AC
- Nazivna impulzna vzdržna napetost Uimp:
- 6 kV
- Nazivna AC napetost:
- 400 V
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni presek:
- 1-25 mm²
- Standardi:
- IEC/EN 60898-1, IEC 60947-2
- Funkcija:
- MCB
6 Dokumenti
22 Logistika
Produkt
- EAN code for a single product
- 3838895272564
- Neto teža izdelka
- 0,489 kg
- Net width
- 70,4 mm
- Net height
- 85,4 mm
- Net depth
- 72,63 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895278962
- Basic packaging weight
- 1,523 kg
- Basic Packaging Dimensions Height
- 0,077 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,221 m
- Basic packaging volume
- 0,002 m³
Transportna embalaža
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895278979
- Transport packaging weight
- 14,06 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1.404 pcs
- Customs tariff
- 85362010
27 ETIM
- Additional equipment possible
- Da
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 68 mm
- Voltage type
- AC
- Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V
- 6 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V
- 6 kA
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Over voltage category
- 3
- Number of poles (total)
- 4
- Pollution degree
- 3
- Concurrently switching neutral conductor
- Da
- Number of protected poles
- 3
- Rated voltage
- 400 V
- Current limiting class
- 3
- Rated current
- 10 A
- Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V
- 6 kA
- Width in number of modular spacings
- 4
- Frequency(Min)
- 50 Hz
- Ambient temperature during operating(Min)
- −25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Frequency(Max)
- 60
- Ambient temperature during operating(Max)
- 55 °C
ETIM klasifikacija – različica 9.0
