271646102

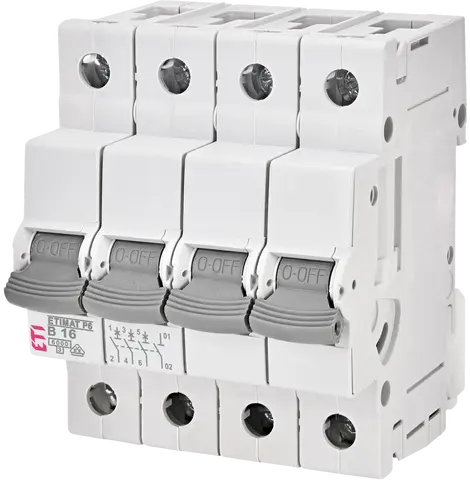

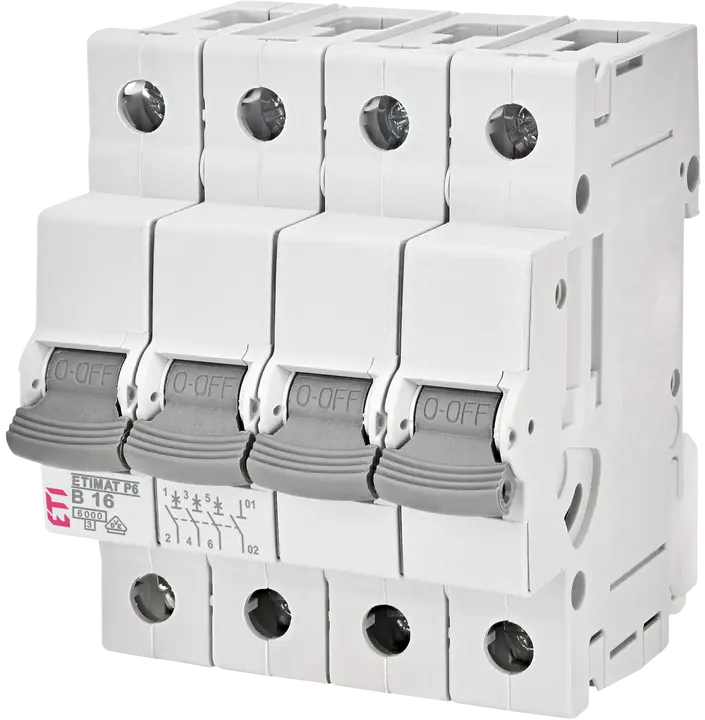

ETIMAT P6 3p+N C16 Inštalacijski odklopnik
Zaloga
status
Na zalogi
- ETI koda:
- 271646102
- Aplikacije:
- EN/IEC 60898
- Nazivni tok:
- 16 A
- Izklopna karakteristika:
- C
- Število polov:
- 3+N
- Nazivna kratkostična zmogljivost:
- 6 kA
- Vrsta napetosti:
- AC
- Nazivna impulzna vzdržna napetost Uimp:
- 6 kV
- Nazivna AC napetost:
- 240 V
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni presek:
- 1-25 mm²
- Standardi:
- EN/IEC 60898
- Funkcija:
- MCB
7 Dokumenti
6 Logistika
Produkt
- Neto teža izdelka
- 480 kg
- Net width
- 72 mm
- Net height
- 90,1 mm
- Net depth
- 74,47 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Customs tariff
- 85362010
4 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
25 Oznake
271646102Inštalacijski odklopnikETIMAT P6 3p+N C16ASTIMCBETIMAT P6Normal3p+NCInternacionalnoModularna zaščitna stikala in odklopniki ASTIInštalacijski odklopniki ETIMAT in priborInštalacijski odklopniki MCBNazivna impulzna vzdržna napetost Uimp: 6 kVVrsta napetosti: ACIzklopna karakteristika: CFunkcija: MCBŠtevilo polov: 3+NNazivna kratkostična zmogljivost: 6 kA/6 kANazivni presek: 1 mm²-25 mm²Nazivna AC napetost: 240 V/240 VStandardi: EN/IEC 60898Nazivni tok: 16 A/16 ANazivna frekvenca: 50 Hz/60 HzInštalacijski odklopnik ETP10 Nazivni tok: 16 A/16 A Izklopna karakteristika: C Število polov: 3+N Nazivna kratkostična zmogljivost: 6 kA/6 kA Vrsta napetosti: AC Nazivni presek: 1 mm²-25 mm² Funkcija: MCB
