002442913

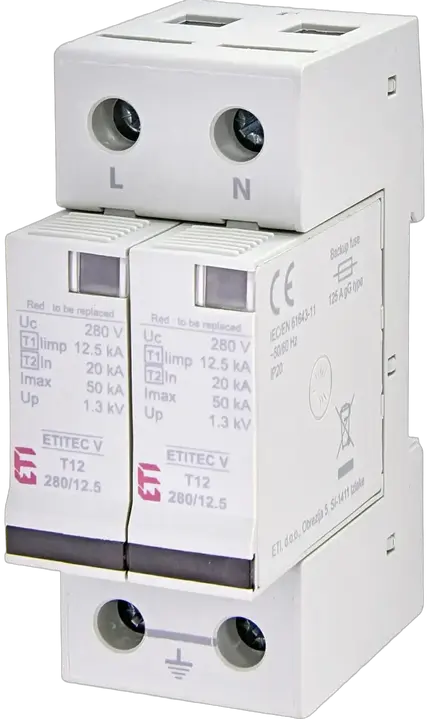

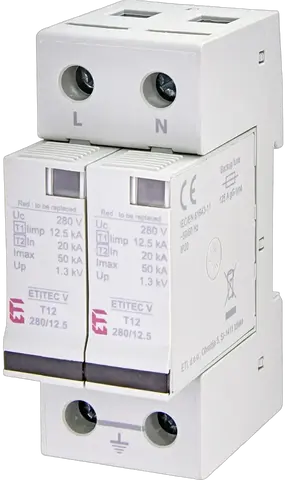

ETITEC V T12 280/12,5 1+1 RC Prenapetostni odvodnik
Zaloga
status
Po naročilu
- ETI koda:
- 002442913
- Funkcija:
- SPD
- Tip prenapetostnega odvodnika:
- T1, T2
- Maks. trajna obratovalna napetost AC Uc:
- 280 V
- Maks. odvodni tok (10/350):
- 12,5 kA
- In (8/20):
- 20 kA
- Imax(8/20):
- 50 kA
- Tip toka:
- AC
- Nazivna AC napetost:
- 230 V
- Up - Stopnja zaščite:
- 1,3 kV
- Daljinska signalizacija:
- Yes
- Uhajavi tok:
- Yes
- Sistem omrežja:
- TT/TN-S
- Število modulov:
- 2
- Montaža:
- PV inverters protection on the AC side
- Vgradna globina:
- 82 mm
- IP zaščita:
- IP20
- Uporabljena tehnologija:
- MOV
- Kataloška skupina:
- ETITEC V
6 Dokumenti
27 Logistika
Produkt
- Neto teža izdelka
- 0,235 kg
- Net width
- 36 mm
- Net height
- 99 mm
- Net depth
- 80,9 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895828150
- Basic packaging weight
- 0,249 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 40 mm
- Basic Packaging Dimensions Depth
- 100 mm
- Basic packaging volume
- 0,332 dm³
Transportna embalaža
- Intermediate packaging quantity
- 4 pcs
- EAN code for a intermediate packaging
- 3838895857822
- Intermediate packaging weight
- 1,101 kg
- Intermediate Packaging Dimensions Height
- 90 mm
- Intermediate Packaging Dimensions Width
- 105 mm
- Intermediate Packaging Dimensions Depth
- 183 mm
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895828167
- Transport packaging weight
- 11,952 kg
- Transport Packaging Dimensions Height
- 290 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 460 mm
- Transport packaging volume
- 28,014 dm³
- Pallet quantity
- 768 pcs
- Customs tariff
- 85354000
13 ETIM
- Remote signalling
- Da
- Nominal voltage AC
- 230 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 40 kJ/Ohm
- System configuration TN-S
- Da
- Voltage protection level
- 1,3 kV
- Number of poles
- 2
- System configuration TT
- Da
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 280 V
ETIM klasifikacija – različica 9.0
2 Diagrami
2 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
32 Oznake
002442913Prenapetostni odvodnikETITEC V T12 280/12,5 1+1 RCETITECSurge arrestersSurge arrestersETITEC V T12 12,5 kAETITEC V T12 12,5 kAETITEC V T12 12,5 kAInternacionalnoPrenapetostni odvodniki ETITECAC surge arrestersZaščita stanovanjskih zgradbTip prenapetostnega odvodnika: T1, T2Število modulov: 2Up - Stopnja zaščite: 1.3 kVTip toka: ACMontaža: PV inverters protection on the AC sideFunkcija: SPDIP zaščita: IP20Maks. trajna obratovalna napetost AC Uc: 280 VDaljinska signalizacija: TrueNazivna AC napetost: 230 V/230 VVgradna globina: 82 mmUporabljena tehnologija: MOVMaks. odvodni tok (10/350): 12.5 kASistem omrežja: TT/TN-SImax(8/20): 50 kA/50 kAUhajavi tok: TrueIn (8/20): 20 kAKataloška skupina: ETITEC VPrenapetostni odvodnik TOWAR Tip prenapetostnega odvodnika: T1, T2 Maks. trajna obratovalna napetost AC Uc: 280 V Maks. odvodni tok (10/350): 12.5 kA In (8/20): 20 kA Imax(8/20): 50 kA/50 kA Tip toka: AC Nazivna AC napetost: 230 V/230 V Up - Stopnja zaščite: 1.3 kV Daljinska signalizacija: True Uhajavi tok: True Sistem omrežja: TT/TN-S Število modulov: 2 Montaža: PV inverters protection on the AC side Vgradna globina: 82 mm IP zaščita: IP20 Uporabljena tehnologija: MOV Kataloška skupina: ETITEC V
