002440583

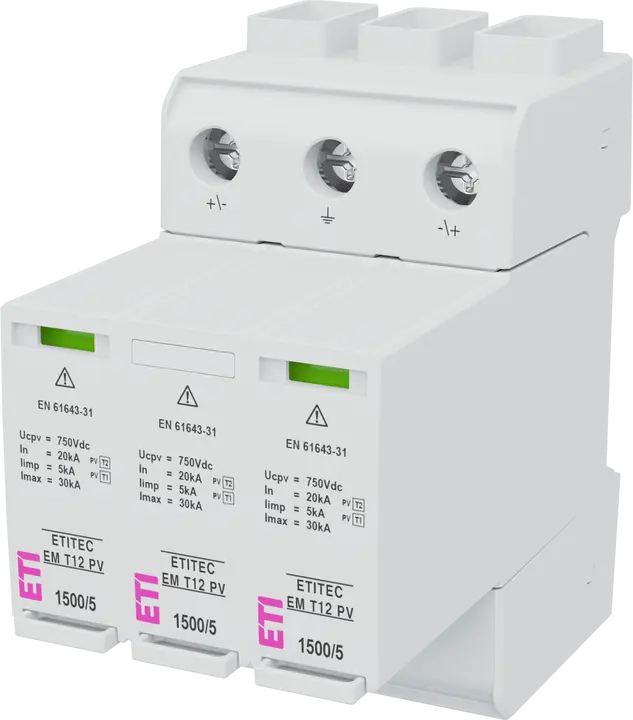

ETITEC EM T12 PV 1500/5 Y RC Prenapetostni odvodnik
Zaloga
status
V prihodu
- ETI koda:
- 002440583
- Funkcija:
- SPD
- Tip toka:
- DC
- Presek golega vodnika:
- 35 mm²
- Tip prenapetostnega odvodnika:
- T1, T2
- Maks. trajna obratovalna napetost DC Uc:
- 1.500 V
- Maks. odvodni tok (10/350):
- 5 kA
- Iimp - Impulzni tok (10/350):
- 5 kA
- In (8/20):
- 20 kA
- Imax(8/20):
- 30 kA
- Up - Stopnja zaščite:
- 5 kV
- Daljinska signalizacija:
- ✓
- Uhajavi tok:
- ✓
- Sistem omrežja:
- DC
- Število modulov:
- 3
- Montaža:
- PV protection
- Vgradna globina:
- 86 mm
- Uporabljena tehnologija:
- MOV
- IP zaščita:
- IP20
- Kataloška skupina:
- ETITEC EM PV
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 0,05 kg
- Net width
- 54 mm
- Net height
- 110,6 mm
- Net depth
- 96,2 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895853015
- Basic packaging weight
- 0,465 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 65 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,729 dm³
Transportna embalaža
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895853022
- Transport packaging weight
- 2,406 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 1.130 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- ✓
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.500 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Lightning impulse current (10/350 µs)
- 5 kA
- Specific energy (W/R)
- 6,25 kJ/Ohm
- Voltage protection level
- 5 kV
- Max. PV-voltage
- 1.250 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- ✓
ETIM klasifikacija – različica 9.0
2 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
31 Oznake
002440583Prenapetostni odvodnikETITEC EM T12 PV 1500/5 Y RCGreen protectETITECETITEC EM T12 PVETITEC EM T12 PVETITEC EM T12 PVETITEC EM T12 PVInternacionalnoPrenapetostni odvodniki ETITECPrenapetostni odvodniki za PVSurge protection devicesTip prenapetostnega odvodnika: T1, T2Iimp - Impulzni tok (10/350): 5 kAŠtevilo modulov: 3Up - Stopnja zaščite: 5 kVMontaža: PV protectionFunkcija: SPDIP zaščita: IP20Daljinska signalizacija: TrueMaks. trajna obratovalna napetost DC Uc: 1500 VVgradna globina: 86 mmUporabljena tehnologija: MOVMaks. odvodni tok (10/350): 5 kASistem omrežja: DCImax(8/20): 30 kA/30 kAUhajavi tok: TrueIn (8/20): 20 kAKataloška skupina: ETITEC EM PVPrenapetostni odvodnik TOWAR Tip prenapetostnega odvodnika: T1, T2 Maks. trajna obratovalna napetost DC Uc: 1500 V Maks. odvodni tok (10/350): 5 kA Iimp - Impulzni tok (10/350): 5 kA In (8/20): 20 kA Imax(8/20): 30 kA/30 kA Up - Stopnja zaščite: 5 kV Daljinska signalizacija: True Uhajavi tok: True Sistem omrežja: DC Število modulov: 3 Montaža: PV protection Vgradna globina: 86 mm Uporabljena tehnologija: MOV IP zaščita: IP20 Kataloška skupina: ETITEC EM PV
