002440675

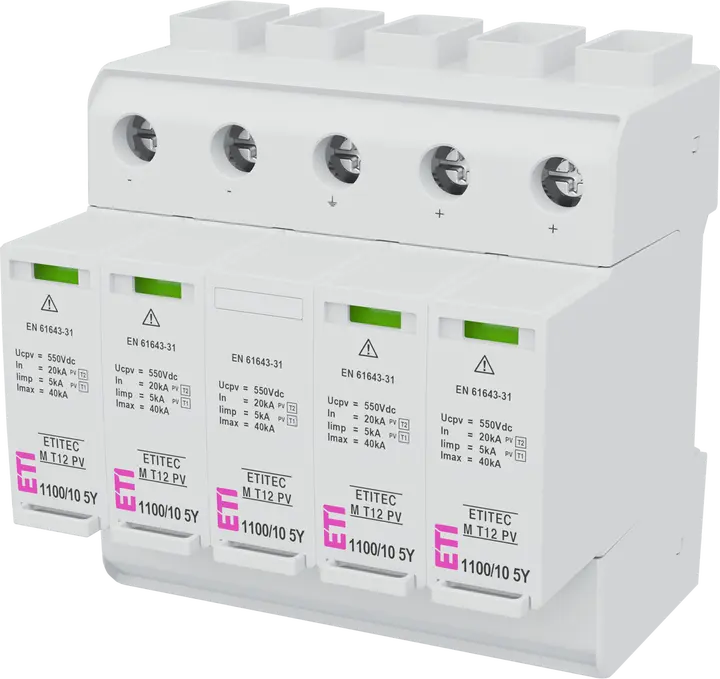

ETITEC M T12 PV 1100/10 5Y Prenapetostni odvodnik
Zaloga
status
Po naročilu
- ETI koda:
- 002440675
- Funkcija:
- SPD
- Tip toka:
- DC
- Presek golega vodnika:
- 35 mm²
- Tip prenapetostnega odvodnika:
- T1, T2
- Maks. trajna obratovalna napetost DC Uc:
- 1.100 V
- Maks. odvodni tok (10/350):
- 5 kA
- Iimp - Impulzni tok (10/350):
- 10 kA
- In (8/20):
- 20 kA
- Up - Stopnja zaščite:
- 3,8 kV
- Daljinska signalizacija:
- ✗
- Uhajavi tok:
- ✓
- Sistem omrežja:
- DC
- Število modulov:
- 5
- Montaža:
- PV protection
- Vgradna globina:
- 70 mm
- Uporabljena tehnologija:
- MOV
- IP zaščita:
- IP20
- Kataloška skupina:
- ETITEC V PV
20 Logistika
Produkt
- Neto teža izdelka
- 0,697 kg
- Net width
- 54 mm
- Net height
- 110 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895927327
- Basic packaging weight
- 0,731 kg
- Basic Packaging Dimensions Height
- 105 mm
- Basic Packaging Dimensions Width
- 95 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 1,097 dm³
Transportna embalaža
- Transport packaging quantity
- 3 pcs
- EAN code for a transport packaging
- 3838895927334
- Transport packaging weight
- 2,274 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 678 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.100 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 5 modular spacing
- Lightning impulse current (10/350 µs)
- 5 kA
- Specific energy (W/R)
- 6,25 kJ/Ohm
- Voltage protection level
- 3,8 kV
- Max. PV-voltage
- 916 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- ✓
ETIM klasifikacija – različica 9.0
