002570017

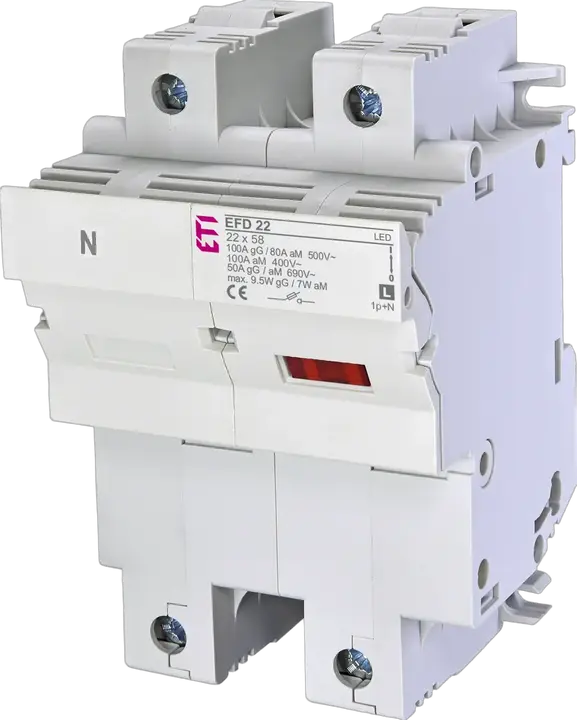

EFD 22 1p+N LED L Varovalčni ločilnik
Zaloga
status
Po naročilu
- ETI koda:
- 002570017
- Za uporabo z:
- CH talilni vložek
- Produktna skupina:
- LV-varovalčni ločilnik
- Kataloška skupina:
- LV-stikalna letev
- Prenapetostna kategorija:
- III
- Opis tipa:
- EFD
- Velikost:
- 22x58
- Način montaže:
- Montaža na DIN letev
- Število polov:
- 1+N levo
- Nazivna AC napetost:
- 690 V
- Kategorija uporabe:
- AC-22B
- Nazivni tok:
- 100 A
- Indikator:
- LED
- Temperatura v prostoru:
- -5/40 °C
- Standardi:
- IEC60947-1, IEC60947-3
- Aplikacije:
- Residential and industrial installation
- IP zaščita:
- IP20
22 Logistika
Produkt
- EAN code for a single product
- 3838400032898
- Neto teža izdelka
- 353 g
- Net width
- 71,2 mm
- Net height
- 120,4 mm
- Net depth
- 75,84 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 2 pcs
- EAN code for a basic packaging
- 3838895699842
- Basic packaging weight
- 1,147 kg
- Basic Packaging Dimensions Height
- 82 mm
- Basic Packaging Dimensions Width
- 148 mm
- Basic Packaging Dimensions Depth
- 126 mm
- Basic packaging volume
- 1,529 dm³
Transportna embalaža
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895699859
- Transport packaging weight
- 28,333 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 960 pcs
- Customs tariff
- 85389099
9 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 22x58 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 2
- Concurrently switching neutral conductor
- Da
- With optical defect indication
- Da
- Width in number of modular spacings
- 4
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
25 Oznake
002570017Varovalčni ločilnikEFD 22 1p+N LED LCFuse-switch disconnectors for cylindrical fuse-linksEFDEFD 221p + N1p + NInternacionalnoTalilni vložki D, D0, CCilindrični varovalčni ločilniki in podstavkiVelikost: 22x58Opis tipa: EFDAplikacije: Residential and industrial installationŠtevilo polov: 1+N levoTemperatura v prostoru: -5 °C/40 °CIP zaščita: IP20Nazivna AC napetost: 690 V/690 VNačin montaže: Montaža na DIN letevStandardi: IEC60947-1, IEC60947-3Kategorija uporabe: AC-22BNazivni tok: 100 A/100 AIndikator: LEDVarovalčni ločilnik Velikost: 22x58 Način montaže: Montaža na DIN letev Število polov: 1+N levo Nazivna AC napetost: 690 V/690 V Kategorija uporabe: AC-22B Nazivni tok: 100 A/100 A
