DC talilni vložki

Uvod

Visokozmogljivi, tokovno omejevalni TELECOM NH00 talilni vložki zagotavljajo hitro in zanesljivo zaščito pred kratkimi stiki v sodobnih DC telekomunikacijskih napajalnih sistemih. Izdelani so iz čistega srebra, odpornega na staranje, in natančno prilagojeni izgubam moči ter preklopnim napetostim v usmernikih, baterijskih napajalnih vodih in razdelilnih omarah, kar zagotavlja maksimalno varnost z minimalnimi energijskimi izgubami.

Slika NH00 160A/80V DC

NH00 160A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 160 A
Karakteristika: Drugo
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 9,8 W
Talilni Joulov integral (A2s): 13.500
Skupni Joulov integral (A2s): 31.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 200A/80V DC

NH00 200A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 200 A
Karakteristika: Drugo
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 12 W
Talilni Joulov integral (A2s): 34.000
Skupni Joulov integral (A2s): 66.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 250A/80V DC

NH00 250A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 250 A
Karakteristika: Drugo
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 14 W
Talilni Joulov integral (A2s): 62.000
Skupni Joulov integral (A2s): 115.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 400A/80V DC

NH00 400A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 400 A
Karakteristika: Drugo
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 20 W
Talilni Joulov integral (A2s): 630.000
Skupni Joulov integral (A2s): 900.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 630A/80V DC

NH00 630A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 630 A
Karakteristika: Drugo
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 34 W
Talilni Joulov integral (A2s): 1.050.000
Skupni Joulov integral (A2s): 1.400.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 800A/80V DC

NH00 800A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 800 A
Karakteristika: Drugo
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 39 W
Talilni Joulov integral (A2s): 8.500.000
Skupni Joulov integral (A2s): 9.700.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 160A/80V DC

NH00/K 160A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 160 A
Karakteristika: Drugo
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 9,8 W
Talilni Joulov integral (A2s): 13.500
Skupni Joulov integral (A2s): 31.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 200A/80V DC

NH00/K 200A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 200 A
Karakteristika: Drugo
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 12 W
Talilni Joulov integral (A2s): 34.000
Skupni Joulov integral (A2s): 66.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 250A/80V DC

NH00/K 250A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 250 A
Karakteristika: Drugo
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 14 W
Talilni Joulov integral (A2s): 62.000
Skupni Joulov integral (A2s): 115.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 400A/80V DC

NH00/K 400A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 400 A
Karakteristika: Drugo
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 20 W
Talilni Joulov integral (A2s): 630.000
Skupni Joulov integral (A2s): 900.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 630A/80V DC

NH00/K 630A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 630 A
Karakteristika: Drugo
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 34 W
Talilni Joulov integral (A2s): 1.050.000
Skupni Joulov integral (A2s): 1.400.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 800A/80V DC

NH00/K 800A/80V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 800 A
Karakteristika: Drugo
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 80 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 39 W
Talilni Joulov integral (A2s): 8.500.000
Skupni Joulov integral (A2s): 9.700.000
Standardi: IEC 60269
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 63A/250V DC

NH00 63A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 63 A
Karakteristika: gR
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 7,5 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 100A/250V DC

NH00 100A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 100 A
Karakteristika: gR
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 8,6 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 160A/250V DC

NH00 160A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 160 A
Karakteristika: gR
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 13,8 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 200A/250V DC

NH00 200A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 200 A
Karakteristika: gR
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 18,5 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 250A/250V DC

NH00 250A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 250 A
Karakteristika: gR
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 21,2 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00 315A/250V DC

NH00 315A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH
Velikost: NH00
Nazivni tok: 315 A
Karakteristika: gR
Indikator: Indikator stanja zgornjega talilnega vložka
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 24 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

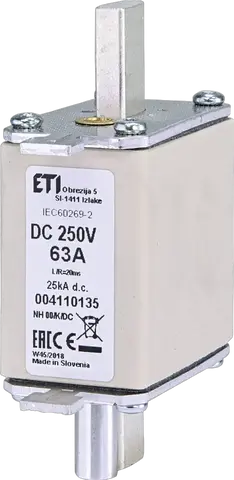

Slika NH00/K 63A/250V DC

NH00/K 63A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 63 A
Karakteristika: gR
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 7,5 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije

Slika NH00/K 100A/250V DC

NH00/K 100A/250V DC

Ime razreda: Talilni vložek
Tip varovalke: NH-K
Velikost: NH00
Nazivni tok: 100 A
Karakteristika: gR
Indikator: Indikator stanja udarne igle
Nazivna enosmerna napetost: 250 V
DC Izklopna zmogljivost: 25 kA
L/R: 20 ms
Izgubna moč: 8,6 W
Standardi: IEC 60269-2
Aplikacije: Talilni vložki za DC aplikacije
