004184119

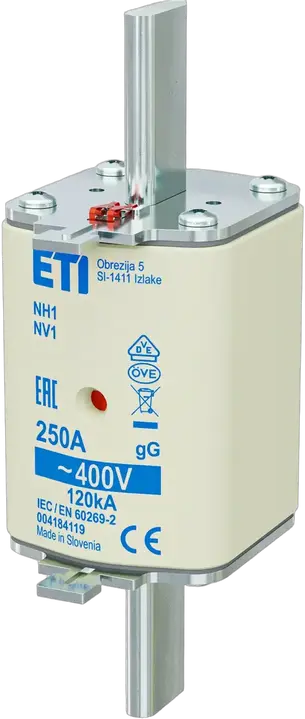

NH1 gG 250A/400V Talilni vložek
Zaloga
status
Na zalogi
- ETI koda:
- 004184119
- Tip varovalke:
- NH
- Velikost:
- NH1
- Nazivni tok:
- 250 A
- Karakteristika:
- gG
- Indikator:
- Kombinirani indikator stanja varovalke
- Nazivna AC napetost:
- 400 V
- AC Izklopna zmogljivost:
- 120 kA
- Izgubna moč:
- 16,5 W
- Skupni Joulov integral (A2s):
- 716.000
- Talilni Joulov integral (A2s):
- 135.200
- Standardi:
- IEC 60269-1, IEC 60269-2
- Aplikacije:
- For cable protection
7 Dokumenti
22 Logistika
Produkt
- EAN code for a single product
- 3838400034472
- Neto teža izdelka
- 420 g
- Net width
- 46 mm
- Net height
- 135,6 mm
- Net depth
- 64,5 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895330080
- Basic packaging weight
- 1,33 kg
- Basic Packaging Dimensions Height
- 0,069 m
- Basic Packaging Dimensions Width
- 0,142 m
- Basic Packaging Dimensions Depth
- 0,142 m
- Basic packaging volume
- 0,001 m³
Transportna embalaža
- Transport packaging quantity
- 24 pcs
- EAN code for a transport packaging
- 3838895330097
- Transport packaging weight
- 10,99 kg
- Transport Packaging Dimensions Height
- 0,255 m
- Transport Packaging Dimensions Width
- 0,295 m
- Transport Packaging Dimensions Depth
- 0,235 m
- Transport packaging volume
- 0,018 m³
- Pallet quantity
- 1.248 pcs
- Customs tariff
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH1
- Rated voltage AC
- 400
- Power loss at rated current
- 16,5 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 250 A
- Utilization category
- gG (cable protection/equipment protection)
ETIM klasifikacija – različica 9.0
