004115409

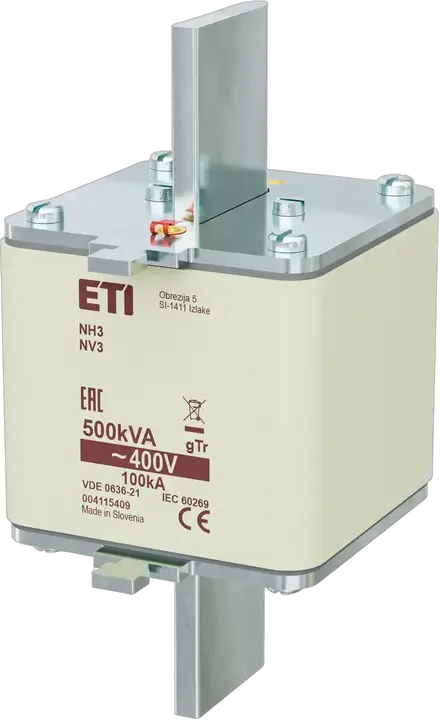

NH3 gTr 722A/400V/500kVA Talilni vložek
Zaloga
status
Na zalogi
- ETI koda:
- 004115409
- Tip varovalke:
- NH
- Velikost:
- NH3
- Transformator:
- 500 kVA
- Karakteristika:
- gTr
- Indikator:
- Indikator stanja zgornjega talilnega vložka
- Nazivna AC napetost:
- 400 V
- AC Izklopna zmogljivost:
- 100 kA
- Izgubna moč:
- 49 W
- Talilni Joulov integral (A2s):
- 1.645.000
- Skupni Joulov integral (A2s):
- 3.472.000
- Standardi:
- VDE 0636-21
- Aplikacije:
- Zaščita transformatorjev
6 Dokumenti
22 Logistika
Produkt
- EAN code for a single product
- 3838400038326
- Neto teža izdelka
- 1.300 g
- Net width
- 74 mm
- Net height
- 151,7 mm
- Net depth
- 87,5 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895612650
- Basic packaging weight
- 4,05 kg
- Basic Packaging Dimensions Height
- 0,103 m
- Basic Packaging Dimensions Width
- 0,244 m
- Basic Packaging Dimensions Depth
- 0,164 m
- Basic packaging volume
- 0,004 m³
Transportna embalaža
- Transport packaging quantity
- 15 pcs
- EAN code for a transport packaging
- 3838895476955
- Transport packaging weight
- 20,8 kg
- Transport Packaging Dimensions Height
- 0,23 m
- Transport Packaging Dimensions Width
- 0,38 m
- Transport Packaging Dimensions Depth
- 0,38 m
- Transport packaging volume
- 0,033 m³
- Pallet quantity
- 360 pcs
- Customs tariff
- 85361090
8 ETIM
- Rated switching capacity AC
- 100 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 400
- Power loss at rated current
- 49 W
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 722 A
- Utilization category
- gTr (Transformer protection)
ETIM klasifikacija – različica 9.0
