004123103

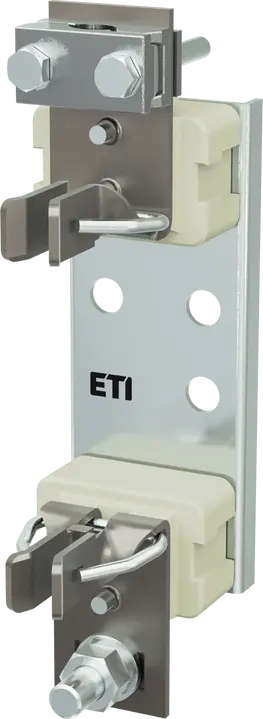

PK 1 M10-P1 1p S Podstavek talilnega vložka
Zaloga
status
Po naročilu
- ETI koda:
- 004123103
- IP zaščita:
- IP00
- Opis tipa:
- PK
- Velikost:
- NH1
- Število polov:
- 1
- Nazivni tok:
- 250 A
- Nazivna AC napetost:
- 690 V
- AC Izklopna zmogljivost:
- 200 kA
- Način montaže:
- Montaža na montažno ploščo
- Prenapetostna kategorija:
- III
- Standardi:
- IEC 60269-2
- Temperatura v prostoru:
- -25/55 °C
- Zunanji konvencionalni termični tok z varovalkami:
- 250 A
- Zunanji konvencionalni termicni tok z ločilkami:
- 320 A
- Največja dovoljena izgubna moč talilnega vložka:
- 32 W
- Nazivni način delovanja:
- Neprekinjeno
- Stopnja onesnaženosti:
- 3
- Nazivna frekvenca:
- 40/60 Hz
22 Logistika
Produkt
- EAN code for a single product
- 3838400039064
- Neto teža izdelka
- 0,665 kg
- Net width
- 55 mm
- Net height
- 198 mm
- Net depth
- 83,6 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895776567
- Basic packaging weight
- 2,105 kg
- Basic Packaging Dimensions Height
- 0,085 m
- Basic Packaging Dimensions Width
- 0,205 m
- Basic Packaging Dimensions Depth
- 0,138 m
- Basic packaging volume
- 0,002 m³
Transportna embalaža
- Transport packaging quantity
- 18 pcs
- EAN code for a transport packaging
- 3838895776574
- Transport packaging weight
- 13,18 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 432 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- NH1
- Number of poles
- 1
- Connection type
- Crimping
- Rated current
- 250 A
ETIM klasifikacija – različica 9.0
