Vijačne vrstne sponke ESC omogočajo kompaktno, barvno kodirano razporeditev ožičenja na kateri koli TH35 letvi. Vtični povezovalni mostički, pregrade, zaščite pred dotikom in univerzalne označevalne ploščice SmartPrint omogočajo vodenje, povezovanje in označevanje vodnikov od 0,2 mm² do 240 mm² – hitro, varno na dotik in popolnoma modularno.

003901190

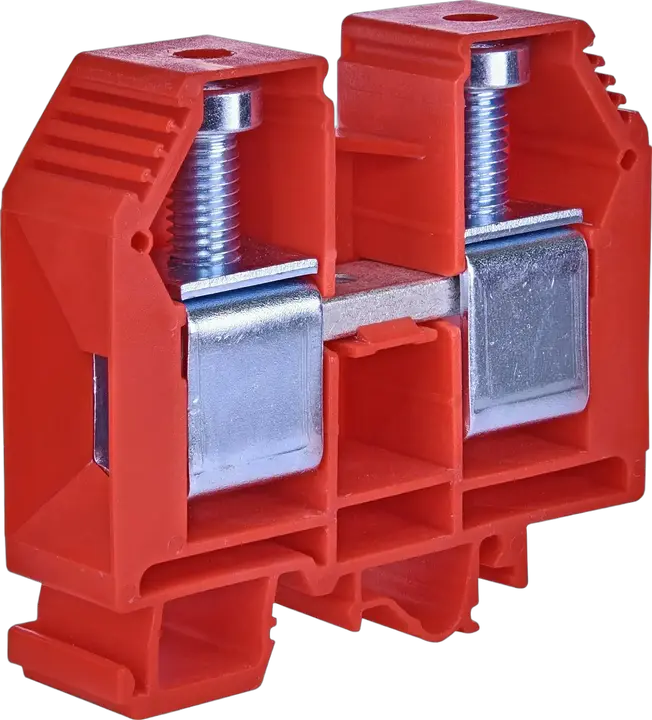

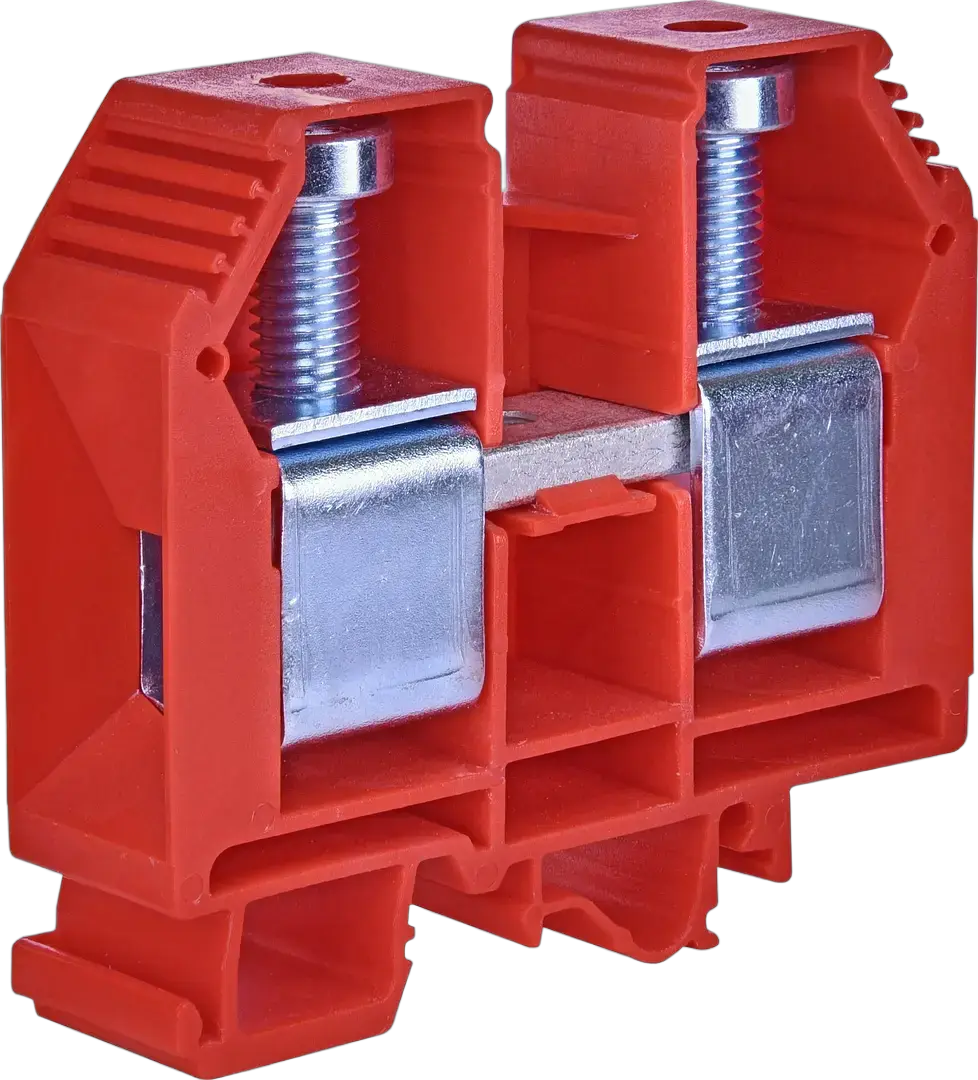

Slika VS 70 PA +

VS 70 PA + Vrstna sponka

Zaloga status Po naročilu

ETI koda:: 003901190
Nazivna AC napetost:: 660 V
Nazivna enosmerna napetost:: 660 V
Kataloška skupina:: SM vijačne vrstne sponke
Način montaže:: Montaža na pritrdilno letev TH 35
Opis tipa:: SM vrstne sponke
Stopnja:: Enojna
Barva:: Rdeča
Nazivni presek:: 70 mm²
Največji tok pri nazivnem preseku vodnika:: 192 mm²
Povezovalni mostič:: Yes
Zaključna ploščica potrebna:: Yes
Funkcija:: SM vrstna sponka

Produkt

EAN code for a single product: 3838400081711
Neto teža izdelka: 0,127 kg
Net width: 20 mm
Net height: 68 mm
Net depth: 75 mm
Stock unit of measure: pcs

Transportna embalaža

Transport packaging quantity: 20 pcs
EAN code for a transport packaging: 3831012325204
Transport packaging weight: 2,54 kg
Transport packaging volume: 2,5 dm³
Pallet quantity: 6.300 pcs
Customs tariff: 85369010

Width: 20 mm
Material insulation body: Thermoplastic
Rated current In: 192 A
Mounting method: DIN rail (top hat rail) 35 mm
Type of electrical connection 1: Clip connection
Closing plate required: Da
Rated voltage: 660 V
Colour: Red
Height: 68 mm
Connectable conductor cross section solid-core(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Connectable conductor cross section solid-core(Max): 70 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 70 mm²

ETIM klasifikacija – različica 9.0
