Vijačne vrstne sponke ESC omogočajo kompaktno, barvno kodirano razporeditev ožičenja na kateri koli TH35 letvi. Vtični povezovalni mostički, pregrade, zaščite pred dotikom in univerzalne označevalne ploščice SmartPrint omogočajo vodenje, povezovanje in označevanje vodnikov od 0,2 mm² do 240 mm² – hitro, varno na dotik in popolnoma modularno.

003901560

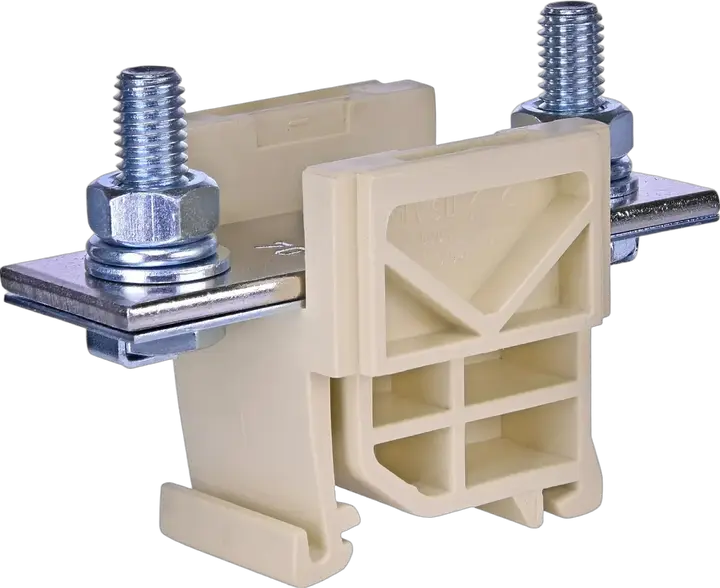

Slika VSU 70

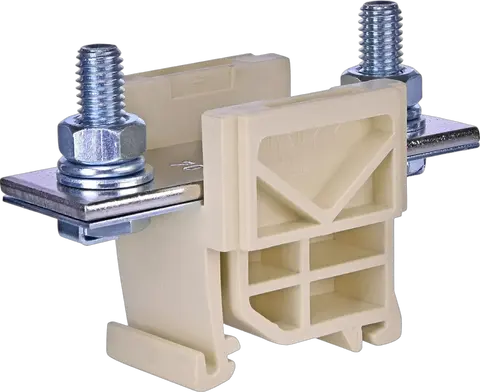

VSU 70 Vrstna sponka

Zaloga status V prihodu

ETI koda:: 003901560
Nazivna AC napetost:: 1000 V
Nazivna enosmerna napetost:: 1000 V
Kataloška skupina:: SM vijačne vrstne sponke
Način montaže:: Montaža na pritrdilno letev TH 35
Opis tipa:: SM vrstne sponke
Stopnja:: Enojna
Barva:: Bež
Nazivni presek:: 70 mm²
Največji tok pri nazivnem preseku vodnika:: 192 mm²
Presek golega vodnika:: 70 mm²
Povezovalni mostič:: Yes
Zaključna ploščica potrebna:: No
Funkcija:: Vrstna sponka za velike tokove VSU 70

Produkt

EAN code for a single product: 3838400082770
Neto teža izdelka: 0,148 kg
Net width: 42 mm
Net height: 45 mm
Net depth: 88 mm
Stock unit of measure: pcs

Transportna embalaža

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3831012300294
Transport packaging weight: 1,478 kg
Transport packaging volume: 2,36 dm³
Pallet quantity: 5.410 pcs
Customs tariff: 85369010

Width: 42 mm
Material insulation body: Thermoplastic
Rated current In: 192 A
Mounting method: DIN rail (top hat rail) 35 mm
Type of electrical connection 1: Screw connection
Rated voltage: 1.000 V
Colour: Beige
Height: 48 mm
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section solid-core(Max): 70 mm²

ETIM klasifikacija – različica 9.0
