003903206

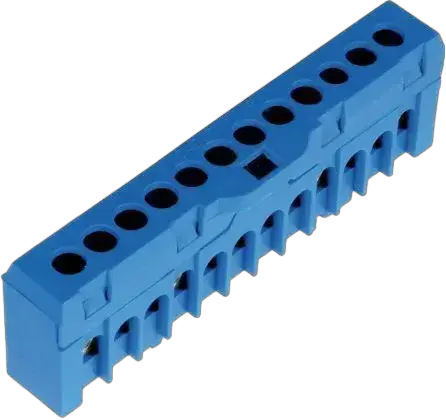

ESC-QBLOK1201 Razdelilni blok
Zaloga
status
V prihodu
- ETI koda:
- 003903206
- Nazivna AC napetost:
- 500 V
- Nazivna enosmerna napetost:
- 500 V
- Kataloška skupina:
- ES vijačne vrstne sponke
- Način montaže:
- Montaža na pritrdilno letev TH 35
- Opis tipa:
- ES Vijačne vrstne sponke
- Stopnja:
- Enojna
- Barva:
- Modra
- Nazivni presek:
- 10 mm²
- Največji tok pri nazivnem preseku vodnika:
- 63 mm²
- Največji tok pri maksimalnem preseku vodnika:
- 63 mm²
- Presek golega vodnika:
- 16 mm²
- Povezovalni mostič:
- No
- Zaključna ploščica potrebna:
- No
- Funkcija:
- Razdelilni bloki
6 Dokumenti
15 Logistika
Produkt
- EAN code for a single product
- 3838895862796
- Neto teža izdelka
- 0,028 kg
- Net width
- 85,1 mm
- Net height
- 31,9 mm
- Net depth
- 15,5 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838895797715
- Transport packaging weight
- 0,497 kg
- Transport Packaging Dimensions Height
- 40 mm
- Transport Packaging Dimensions Width
- 134 mm
- Transport Packaging Dimensions Depth
- 116 mm
- Transport packaging volume
- 0,622 dm³
- Pallet quantity
- 12.080 pcs
- Customs tariff
- 85369010
21 ETIM
- Width
- 16 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 63 A
- Mounting method
- DIN rail (top hat rail) 35 mm
- Number of levels
- 1
- Type of electrical connection 1
- Screw connection
- Type of electrical connection 2
- Screw connection
- Rated voltage
- 500 V
- Colour
- Blue
- Height
- 33 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section multi-wired(Min)
- 1,5 mm²
- Connectable conductor cross section fine-strand with cable end sleeve(Min)
- 1,5 mm²
- Connectable conductor cross section fine-strand without cable end sleeve(Min)
- 1,5 mm²
- Operating temperature(Min)
- −40 °C
- Connectable conductor cross section solid-core(Max)
- 16 mm²
- Connectable conductor cross section fine-strand without cable end sleeve(Max)
- 10 mm²
- Connectable conductor cross section multi-wired(Max)
- 10 mm²
- Operating temperature(Max)
- 100 °C
- Connectable conductor cross section fine-strand with cable end sleeve(Max)
- 10 mm²
ETIM klasifikacija – različica 9.0
