004695704

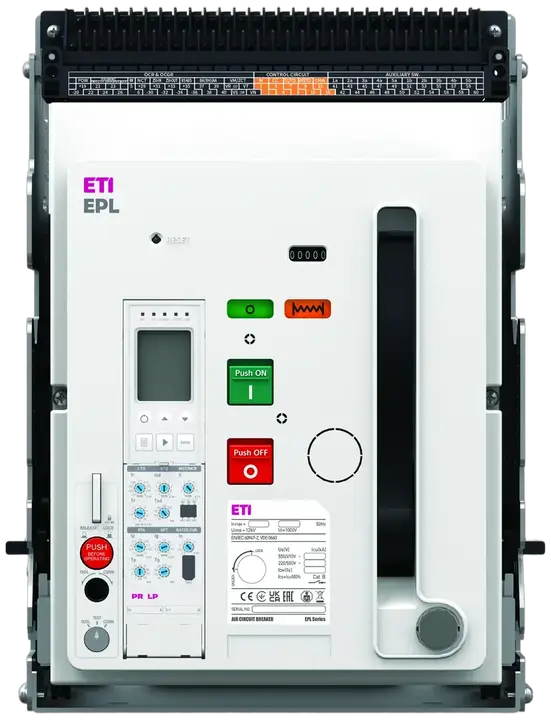

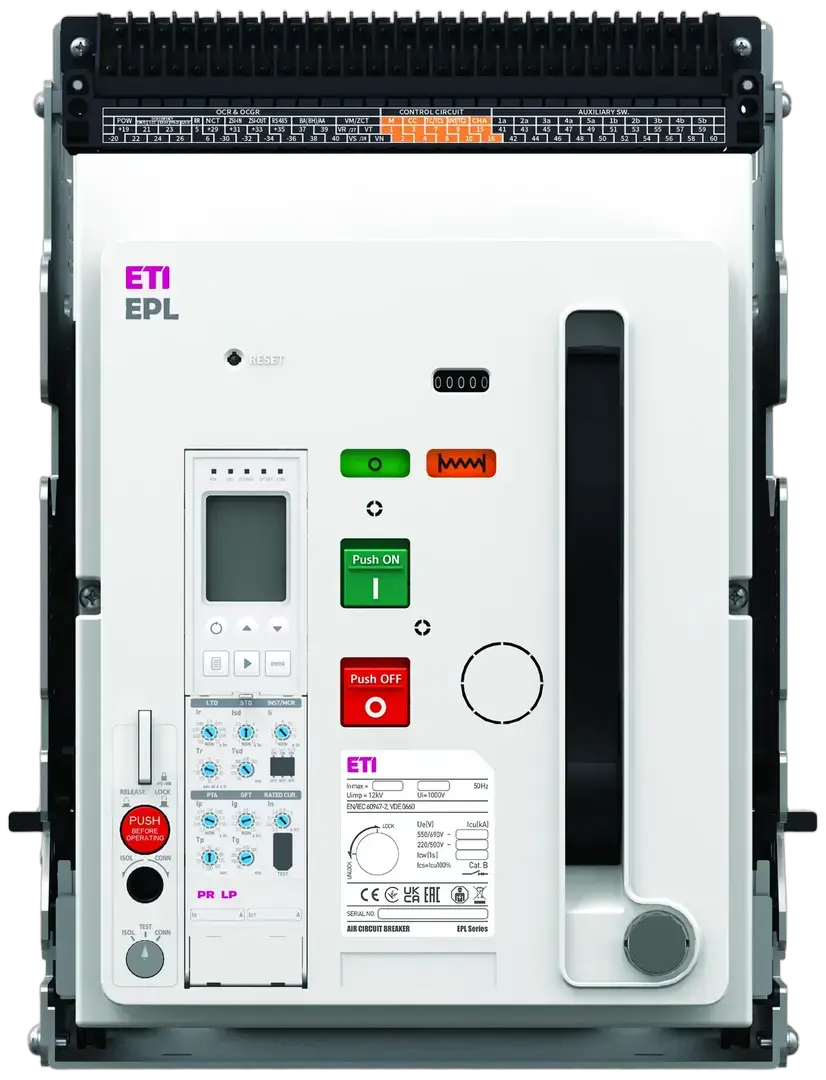

EPL-16 3H AD/M2C2S2/PR-LP Zračni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004695704
- Aplikacije:
- 60947-2
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Tip priključitve:
- Zadnji kontakt
- Nazivna delovna napetost (V AC):
- 690 V
- Število polov:
- 3
- Nastavljivo ali fiksno:
- Nastavljiv
- Magnetne nastavitve:
- 1-15 xIn
- Standardi:
- 60947-2
- Termo nastavitve:
- 0,4-1 xIn
- Nazivni tok:
- 1600 A
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 65 kA
- Kataloška skupina:
- ETIPOWER
24 Logistika
Produkt
- Neto teža izdelka
- 64,93 kg
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400105547
- Basic packaging weight
- 65,43 kg
- Basic Packaging Dimensions Height
- 328 mm
- Basic Packaging Dimensions Width
- 460 mm
- Basic Packaging Dimensions Depth
- 368,4 mm
- Basic packaging volume
- 55,584 dm³
Transportna embalaža
- Intermediate packaging quantity
- 1 pcs
- EAN code for a intermediate packaging
- 3838400105554
- Intermediate packaging weight
- 252 kg
- Intermediate Packaging Dimensions Height
- 600 mm
- Intermediate Packaging Dimensions Width
- 700 mm
- Intermediate Packaging Dimensions Depth
- 600 mm
- Transport packaging quantity
- 6 pcs
- EAN code for a transport packaging
- 3838400105561
- Transport packaging weight
- 428 kg
- Transport Packaging Dimensions Height
- 1.750 mm
- Transport Packaging Dimensions Width
- 1.200 mm
- Transport Packaging Dimensions Depth
- 840 mm
- Transport packaging volume
- 1.764 dm³
- Pallet quantity
- 6 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 1.600 A
- Motor drive integrated
- Da
- Degree of protection (IP)
- IP20
- Type of control element
- Push button
- Position of connection for main current circuit
- Back side
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Connection at separate chassis part
- Number of poles
- 3
- Device construction
- Built-in device slide-in technique (withdrawable)
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 65 kA
- With switched-off indicator
- Da
- Rated voltage(Min)
- 690 V
- Rated voltage(Max)
- 690 V
ETIM klasifikacija – različica 9.0
0 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
25 Oznake
004695704Zračni odklopnikEPL-16 3H AD/M2C2S2/PR-LPETIPOWERAir Circuit BreakersEPLD/O3P1600 AInternacionalnoZračni odklopniki ETIPOWERZračni odklopnikiEPL/EPH Preassembled ACBsNazivna impulzna vzdržna napetost Uimp: 8 kVTip priključitve: Zadnji kontaktNazivna delovna napetost (V AC): 690 VŠtevilo polov: 3Nastavljivo ali fiksno: NastavljivMagnetne nastavitve: 1-15 xInStandardi: 60947-2Termo nastavitve: 0,4-1 xInNazivni tok: 1600 A/1600 ANazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 65 kA/65 kAKataloška skupina: ETIPOWERZračni odklopnik Število polov: 3 Nastavljivo ali fiksno: Nastavljiv Nazivni tok: 1600 A/1600 A Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 65 kA/65 kA Kataloška skupina: ETIPOWER
