Aluminij v NV talilnih vložkih: ko standardi in podatki jasno rečejo »da«

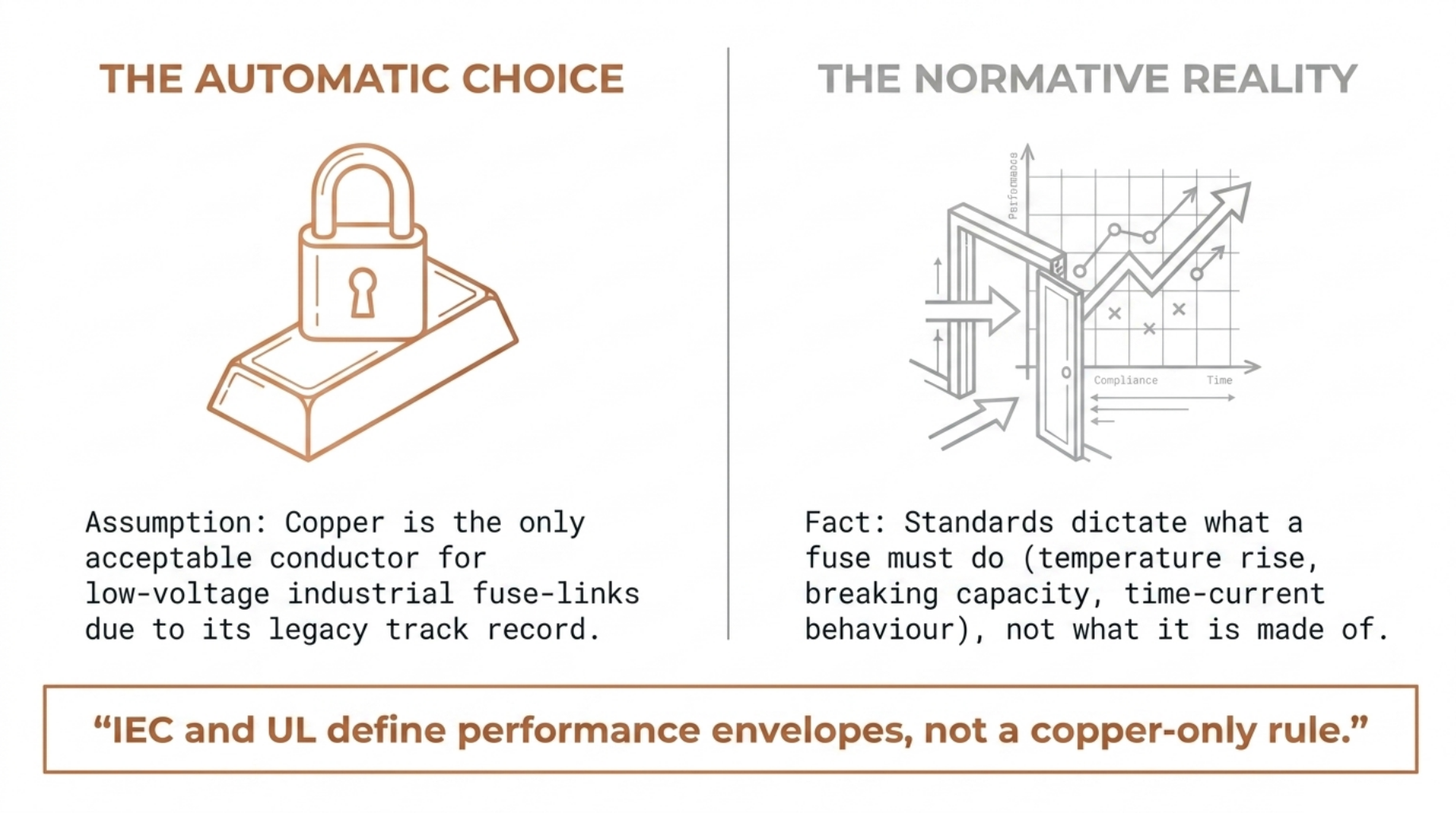

Desetletja je bil baker samoumevna izbira v nizkonapetostnih industrijskih talilnih vložkih. Je poznan, zelo prevoden in ima dolgo zgodovino uporabe v praksi. Vendar pa, če pogledamo standarde, ki urejajo NV varovalke, ne najdemo zahteve po bakru – temveč zahteve glede zmogljivosti, ki jih lahko ustrezno zasnovan aluminijast talilni vložek prav tako izpolni.^[2][3][4][1]

Ta zadnji članek v naši seriji obravnava aluminij ne z vidika mnenj, temveč z vidika IEC in UL standardov, preskusnih postopkov in merljivih fizikalnih podatkov. Zaključek je jasen: za NV industrijske talilne vložke aluminij ni kompromisni material; je standardno skladen in v prihodnost usmerjen material, če je pravilno zasnovan.^{[3][4][5][1][2]}

Kaj IEC in UL dejansko določata (in česa ne)

Osnovni okvir za NV industrijske varovalke na IEC trgih je IEC 60269, zlasti 1. del (splošne zahteve) in 2. del za varovalke za uporabo s strani usposobljenih oseb (tipične uporabe gG, aM, gR v industrijski distribuciji in krmiljenju). V Severni Ameriki je ustrezen okvir UL 248-1 (splošne zahteve) skupaj s posameznimi deli, kot so UL 248-4, -6, -9 itd. za različne razrede varovalk.^{[6][7][8][9][1][2]}

V obeh sistemih je skupni vzorec pomemben:

Standardi določajo lastnosti celotne varovalke (talilni vložek ter po potrebi podnožje in nosilec), tako da so skladni izdelki z enakimi lastnostmi in dimenzijami medsebojno zamenljivi.^[10][1][2]
Določajo električne, toplotne, mehanske in varnostne lastnosti: nazivno napetost in tok, izgube moči, dovoljene dvige temperature, tokovno-časovne karakteristike, izklopno zmogljivost in dielektrično trdnost.^[8][1][2]
Ne predpisujejo bakra kot edinega dovoljenega prevodnega materiala; zahtevajo pa, da uporabljeni materiali omogočajo uspešno prestajanje konstrukcijskih zahtev in tipnih preskusov.^[4][1][2][3]

Z inženirskega vidika je to ključno. Standarde zanima, kako se varovalka obnaša v obratovanju – kako se segreva, kako prekine tok, kako prenese mehanske in toplotne obremenitve – ne pa, iz katere kovine je izdelana.^[1][2][8]

Ključne normativne zahteve za NV industrijske talilne vložke

Pri načrtovanju ali izbiri NV industrijskega talilnega vložka je več normativnih vidikov iz IEC 60269-1/-2 in UL 248-1 neposredno povezanih z razpravo o bakru in aluminiju.^[2][8][1]

1. Dvig temperature in izgube moči

IEC 60269-1 določa omejitve dviga temperature dostopnih delov in priključkov pri določenih obremenitvah glede na temperaturo okolice. Prav tako omejuje izgube moči talilnega vložka pri nazivnem toku, da ne pride do pregrevanja okolice ali pospešenega staranja sosednjih komponent.^[8][1]

Pod UL 248-1 veljajo podobne zahteve: varovalke so izpostavljene obratovalnim preskusom pri nazivnih tokovih in preobremenitvah, pri čemer morajo temperature ohišja in priključkov ostati znotraj predpisanih mej. V obeh sistemih je pomemben izmerjeni dvig temperature in izguba moči, ne pa sama prevodnost materiala.^[7][9]

2. Tokovno-časovne karakteristike in izklopno obnašanje

IEC 60269-1 in 2 določata tokovno-časovna območja in preskusne točke za kategorije uporabe, kot so gG ali aM: preskusi preobremenitev, konvencionalni ne-talilni in talilni tokovi ter kratkostični preskusi. UL 248-1 določa primerljive preskuse.^{[9][6][1][2][7][8]}

3. Konstrukcija, priključki in kontaktna zmogljivost

Konstrukcijske zahteve vključujejo razdalje, mehansko trdnost, zasnovo priključkov in materiale zunanjih delov. UL 248-1 določa tudi referenčne pogoje priključitve, običajno z bakrenimi vodniki, vendar ne omejuje notranjega prevodnega materiala talilnega vložka na baker.^[7][8][1]

Fizika za standardi: baker proti aluminiju

Za razumevanje zamenjave bakra z aluminijem je ključno pretvoriti lastnosti materialov v konstrukcijske parametre.^[3]

Električne in toplotne lastnosti

Gostota: baker ~8,9 g/cm³, aluminij ~2,7 g/cm³.
Prevodnost: baker ~100 % IACS, aluminij ~61 % IACS.
Upornost: baker ~0,01724 Ω·mm²/m, aluminij ~0,0283 Ω·mm²/m.
Toplotna prevodnost: baker ~397 W/m·K, aluminij ~230 W/m·K.
Specifična toplota: baker ~385 J/kg·K, aluminij ~900 J/kg·K.
Toplotno raztezanje: baker ~17×10⁻⁶/°C, aluminij ~23×10⁻⁶/°C.

Aluminij v preskusih: izpolnjevanje IEC in UL zahtev

Če aluminijast talilni vložek uspešno prestane vse tipne preskuse po IEC 60269 ali UL 248, je po definiciji skladen s standardom. Standard ne razlikuje med »bakrenimi« in »aluminijastimi« rešitvami.^[1][2][8]

Poleg skladnosti: sistemski in okoljski vidiki

Nižja masa pomeni manjše transportne stroške in emisije.
Večja razpoložljivost in stabilnost cene aluminija.
Visoka stopnja reciklabilnosti in nižja energetska poraba pri reciklaži.

Konstrukcijski izzivi

Oksidacija kontaktov → rešitev: prevleke (kositer).
Toplotno raztezanje → mehanska stabilizacija.
Bimetalni stiki z bakrom → ustrezna zasnova priključkov.

Kdaj izbrati aluminijaste talilne vložke

Veliki industrijski sistemi.
Projekti z ESG cilji.
Okolja z nestabilnimi cenami bakra.

Zaključek

Baker ostaja pomemben material, vendar podatki, standardi in preskusi jasno kažejo, da je aluminij lahko enakovredna, pogosto pa tudi bolj optimalna izbira za NV talilne vložke.
