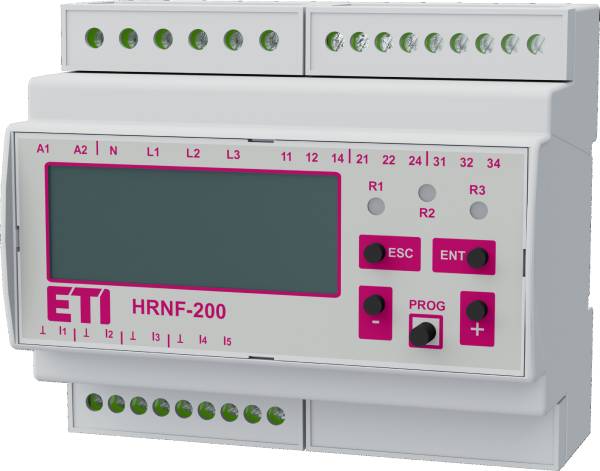

Zanesljiva zaščita omrežja in sistema z novim zaščitnim relejem HRNF-200

Z nadaljnjim širjenjem naprav za proizvodnjo energije iz obnovljivih virov postaja zagotavljanje varnega in zanesljivega delovanja v povezavi z javnim elektroenergetskim omrežjem pomembnejše kot kdaj koli prej. Novi zaščitni rele HRNF-200 je zasnovan za celovito zaščito omrežja in sistema pri distribuirani proizvodnji električne energije. Pomaga zaščititi električno opremo in vzdrževalno osebje ter hkrati zagotavlja skladnost z nacionalnimi zahtevami za priključitev na omrežje. Primeren je za fotonapetostne sisteme, baterijske sisteme za shranjevanje energije (BESS), vetrne elektrarne, hidroelektrarne in kogeneracijske enote, priključene na nizko- in srednjenapetostna omrežja. Z neprekinjenim spremljanjem ključnih električnih parametrov samodejno odklopi proizvodne sisteme, kadar razmere v omrežju presežejo dovoljeno območje delovanja.

Celovito spremljanje za največjo varnost

HRNF-200 neprekinjeno nadzoruje elektroenergetsko omrežje s spremljanjem:

• medfazne in fazne napetosti
• prenapetosti in podnapetosti
• frekvence omrežja, previsoke in prenizke frekvence
• hitrosti spremembe frekvence (ROCOF)
• faznega premika
• napetosti ničelnega zaporedja
• 10-minutne povprečne napetosti

Če katera koli spremljana vrednost preseže nastavljene mejne vrednosti, rele v nekaj milisekundah odklopi proizvodno napravo ter tako pomaga preprečiti poškodbe opreme in zagotavlja varnost osebja ob izpadih ali motnjah v omrežju.

Prilagodljiva konfiguracija za mednarodne projekte

Rele vključuje vnaprej določene nastavitve parametrov za več držav, kar monterjem omogoča hitro konfiguracijo naprave v skladu z lokalnimi zahtevami elektroenergetskega omrežja. Z izbiro ustreznega nacionalnega standarda se samodejno naložijo pripadajoči zaščitni parametri.

Za projekte, ki zahtevajo prilagojene nastavitve, HRNF-200 omogoča tudi prosto konfiguracijo parametrov. Mejne vrednosti je mogoče, kjer je to dovoljeno, nastaviti tudi zunaj vnaprej določenih standardov, naprava pa jasno opozori, kadar nastavitve niso več skladne s certificiranimi nacionalnimi zahtevami.

Zasnovan za različne vrste inštalacij

HRNF-200 podpira štiri različne načine merjenja in priključitve, zato je primeren za širok nabor električnih inštalacij:

• enofazni, 2-vodni priklop
• trifazni brez nevtralnega vodnika, 3-vodni priklop
• trifazni medfazni, 4-vodni priklop
• trifazni z nevtralnim vodnikom, 4-vodni priklop

Dodatne funkcije vključujejo:

• nastavljivo nazivno napetost
• neodvisne zakasnitve proženja za vsako zaščitno funkcijo
• fiksni ali naključni čas ponovnega priklopa
• pet nastavljivih digitalnih vhodov
• tri preklopne relejske izhode
• zaščito z geslom in možnost plombiranja
• pomnilnik napak s časovnim zapisom
• LCD-zaslon za prikaz izmerjenih vrednosti in nastavitev parametrov

Zasnovan za uporabo v sistemih obnovljivih virov energije

HRNF-200 je bil razvit posebej za sodobne sisteme distribuirane proizvodnje električne energije in sisteme obnovljivih virov energije. Zagotavlja zanesljivo zaščito za:

• fotonapetostne sisteme
• baterijske sisteme za shranjevanje energije (BESS)
• vetrne elektrarne
• hidroelektrarne
• kogeneracijske sisteme

Zmožnost spremljanja razmer v omrežju ter nadzora povezave med proizvodnimi napravami in javnim elektroenergetskim omrežjem omogoča, da je HRNF-200 ključna komponenta za zagotavljanje varnega in skladnega delovanja.

Zasnovan za skladnost s standardi

HRNF-200 je skladen s širokim naborom standardov za zaščitne releje in podpira pomembne zahteve za priključitev na omrežje, vključno s standardoma EN 50549-1 in EN 50549-2, zato je primeren za uporabo na številnih mednarodnih trgih.

Ključne funkcije

• celovita zaščita omrežja in sistema
• primeren za fotonapetostne sisteme, BESS, vetrne in hidroelektrarne ter kogeneracijske sisteme
• nadzor napetosti, frekvence in faz
• vnaprej določene zaščitne nastavitve glede na posamezno državo
• prilagodljiva konfiguracija za posebne načine uporabe
• štirje načini merjenja in priključitve
• LCD-zaslon s prikazom trenutnih meritev in parametrov
• pomnilnik dogodkov s časovnim zapisom
• trije relejski izhodi in pet digitalnih vhodov
• zasnovan za uporabo v nizko- in srednjenapetostnih omrežjih
