Uvod

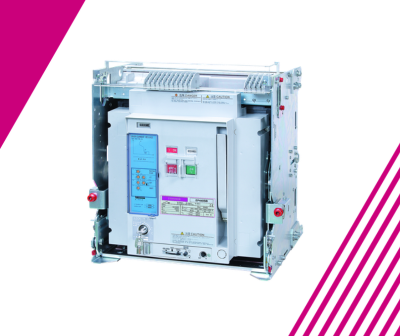

Zračni odklopniki (ACB) so ključne komponente v elektroenergetskih sistemih, saj zagotavljajo zanesljivo zaščito distribucijskih vodov, generatorjev in druge opreme z visokimi tokovi. Ti odklopniki delujejo z uporabo zraka kot izolacijskega in gasilnega medija za električni oblok, zaradi česar so primerni za visokonapetostne in visokotokovne aplikacije. Zračni odklopniki so zasnovani tako, da samodejno prekinejo tokokrog v primeru preobremenitve ali kratkega stika, s čimer ščitijo opremo in zagotavljajo stabilno delovanje distribucijskih omrežij.

Lastnosti

Optimizacija prostora

Zračni odklopniki ETIPOWER imajo najmanjšo globino na svetu, kar omogoča znatne prihranke prostora v razdelilnih omarah.

Povečana varnost

Povečana varnost z notranjim razprševanjem energije obloka: edinstvena komora za oblok »Double Break« učinkovito razprši vso energijo obloka znotraj samega ACB-ja. To odpravlja potrebo po razdalji med ACB-jem in bližnjimi ozemljenimi kovinskimi deli, kar dodatno prispeva k zmanjšanju prostora in stroškovni učinkovitosti.

Enostavno vzdrževanje

Fiksne in gibljive glavne kontakte je mogoče enostavno zamenjati na mestu vgradnje. To poenostavi postopke vzdrževanja in zmanjšuje čas izpada. Zamenjava posameznega pola traja približno 15 minut.

Raznolike možnosti priključevanja: Zračni odklopniki ETIPOWER omogočajo prilagodljivo montažo s tremi osnovnimi izvedbami priključkov glavnega tokokroga: vertikalni, horizontalni in prednji priključki. Poleg tega je mogoče za dovodno in odvodno stran določiti različne izvedbe priključkov glede na zahteve posameznega projekta.

Napredna zaščita z RMSD zaznavanjem: Serija je opremljena z nadtokovnimi releji (OCR) z RMSD zaznavanjem, ki zagotavljajo širok nabor zaščitnih funkcij.

Podaljšana življenjska doba: Glavni kontaktni sistem »Double Break« zagotavlja hitro prekinitev kratkostičnih tokov in bistveno zmanjšuje obrabo glavnih kontaktov, kar podaljšuje življenjsko dobo naprave.

ETI serija izdelkov

Velikosti za vse potrebe:

Zračni odklopniki ETIPOWER so na voljo v treh velikostnih razredih, ki pokrivajo tokovno območje od 800A do 6300A in napetost do 690V:

Velikost 1: 800A do 2000A.
Velikost 2: 2500A do 3200A (tip SB pri 4000A je na voljo v velikosti 1 in 2).
Velikost 3: 4000A do 6300A.

Prilagodljive možnosti montaže:

Velikosti 1 in 2 so na voljo v fiksni in izvlečljivi izvedbi. Za velikost 3 izvedbi nista posebej navedeni.

Možnosti izklopne zmogljivosti:

Za različne zahteve aplikacij sta na voljo dva tipa:

Tip S (standard): 65kA do 100kA.
Tip H (visoka izklopna zmogljivost): 80kA do 120kA (opcijsko).

Zračni odklopniki ETIPOWER omogočajo izbiro treh nadtokovnih relejev (OCR) za prilagojene zaščitne rešitve:

AGR-11: Standardni OCR z nastavitvenim gumbom, ki omogoča tokovno zaščito, zaščito pred preobremenitvijo in zemeljskim stikom, zaščito nevtralnega pola ter signalizacijo preobremenitve.
AGR-21/22B LCD: Napreden OCR, ki omogoča zaščito in merjenje toka. Vključuje prožilne signale za posamezne funkcije ter podpira komunikacijo preko M-bus protokola.

AGR-31B: Izboljšan OCR z osvetljenim zaslonom, ki omogoča celovito zaščito in merjenje (tok, napetost, moč itd.) ter trajne prožilne signale za vsako funkcijo.

Sistem zaklepanja EP cone: Inovativen selektivni sistem zagotavlja, da najbližji odklopnik mestu napake izklopi prvi, ne glede na nastavitve kratkotrajne zakasnitve, kar zmanjšuje škodo in čas izpada.
Dvojne tuljave za vklop in izklop: Za kritične aplikacije je možna vgradnja dvojnih tuljav, kar zagotavlja visoko zanesljivost delovanja, zlasti v UPS sistemih.
Prilagodljive možnosti ozemljitve: Konstrukcija omogoča ozemljitev zbiralk ali tokokroga nizkonapetostnega sistema.

Različne stopnje zaščite IP:

Prirobnični pokrov vrat: standardno IP20.
Prirobnični pokrov z tesnilom: IP31.
IP pokrov: IP55 (IEC 60529), možna montaža tudi v izoliranem položaju.

Dodatne mehanske in električne varnostne funkcije:

Števec ON-OFF ciklov: 5-bitni mehanski števec prikazuje število vklopov in izklopov.
Pokrov tipke ON-OFF: preprečuje nenamerno ali nepooblaščeno upravljanje, možnost zaklepanja do treh ključavnic.
Zaklep položaja: omogoča zaklep v položajih CONNECTED, TEST ali ISOLATED ter preprečuje nenamerno izvlečenje.
Ključavnica: na voljo v izvedbi za zaklep v položaju ON ali OFF, kar omejuje upravljanje na pooblaščene osebe.

Serija EP ACB-jev po naročilu predstavlja napredno rešitev za zaščito elektroenergetskih sistemov. S svojimi edinstvenimi lastnostmi, širokim naborom izdelkov, inteligentnimi zaščitnimi funkcijami in robustnimi varnostnimi elementi zagotavlja ETIPOWER zanesljivo distribucijo električne energije in brezskrbno delovanje v različnih aplikacijah.

Uporaba

Zanesljiva zaščita in krmiljenje nizkonapetostnih električnih sistemov

Zračni odklopniki (ACB) so ključni elementi nizkonapetostnih sistemov za distribucijo električne energije. Primarno se uporabljajo za zaščito električnih tokokrogov in opreme pred poškodbami zaradi preobremenitev, kratkih stikov in zemeljskih napak. Poleg zaščitne funkcije omogočajo tudi varno vklapljanje ter ločevanje virov napajanja med vzdrževanjem ali v izrednih razmerah.

Zračni odklopniki so zasnovani za aplikacije z visokimi tokovi, običajno nad 800 A, in se najpogosteje uporabljajo v glavnih razdelilnih sistemih. Njihova sposobnost prekinitve velikih okvarnih tokov ter dolga mehanska in električna življenjska doba jih naredi primerne za zahtevna okolja.

Ključne lastnosti:

Visoka izklopna zmogljivost za zanesljivo zaščito v kritičnih aplikacijah.
Širok razpon nazivnih tokov in velikosti ohišij.
Sprožilne enote na voljo v termomagnetni ali napredni elektronski izvedbi.

Nastavljive zaščitne nastavitve za selektivno koordinacijo in optimizacijo sistema.
Modularna zasnova za enostavno montažo, vzdrževanje in nadgradnje.
Možnosti komunikacije in daljinskega upravljanja za pametno upravljanje energije (pri naprednih modelih).

Glavne razdelilne omare v industrijskih in poslovnih objektih.
Distribucija energije v infrastrukturnih projektih.
Zaščita generatorjev in transformatorjev.

Kritični sistemi v bolnišnicah, podatkovnih centrih in na letališčih.
Obnovljivi viri energije in rezervni napajalni sistemi.

Visoka raven varnosti za ljudi in opremo.
Fleksibilnost pri načrtovanju in konfiguraciji sistema.
Dolga življenjska doba in visoka mehanska vzdržljivost.
Skladnost z mednarodnimi standardi (npr. IEC 60947-2).

Zračni odklopniki predstavljajo robustno in prilagodljivo rešitev za sodobna elektroenergetska omrežja, saj zagotavljajo neprekinjeno delovanje in zaščito sistema v vseh pogojih.

Galerija slik

Dodatne povezave

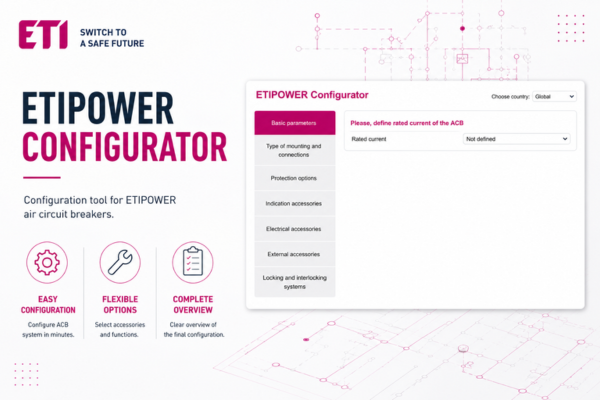

Konfigurator
