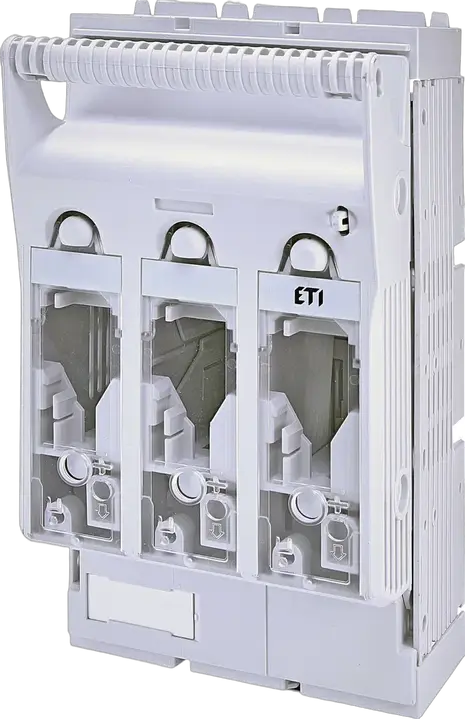

Varovalčno ločilno stikalo KVL-B/FT-00 3p M8-M8 001690920
Specifikacija
- Koda izdelka:
- 001690920
- Opis:
- KVL-B/FT-00 3p M8-M8
- Ime razreda:
- Varovalčno ločilno stikalo
- Rated short-time withstand current Icw:
- 5
- Altitude (m):
- ≤ 2000
- Rated operational current Ie AC-21 A/B at 690V (A):
- 160
- Funkcija:
- Fuse switch disconnector
- Število polov:
- 3
- Nazivni pogojni kratkostični tok Inc (kA):
- 120 (500 V AC)
- Nazivna frekvenca (Hz):
- 40 ... 60
- Terminal screw:
- M8
- Tightening torque (Nm):
- 12 ... 15
- Vrsta napetosti:
- AC / DC
- Nazivna impulzna vzdržna napetost Uimp (kV):
- 8
- Velikost:
- NH00
- Prenapetostna kategorija:
- III
- IP zaščita:
- IP20
- Kategorija uporabe:
- AC-23B / AC-22B / AC-21B / DC-22B / DC-21B
- Priključitev:
- Bottom
- Temperatura v prostoru (°C):
- -25 ... +55
- Stopnja onesnaženosti:
- 3
- Način montaže:
- Busbar mounting
- Nazivna napetost (V DC):
- 440
- Nazivna izolacijska napetost (V):
- 800
- Maks. Nazivna obratovalna napetost (V AC):
- 690
- Izgubna moč (W):
- 14
- Največja dovoljena izgubna moč talilnega vložka:
- 12
- Mechanical cycles:
- 1600
- Electrical cycles:
- 200
Dokumenti
Logistični podatki
Produkt
- Carinska tarifa
- 85363090
- logis_net_width
- 106 mm
- logis_net_height
- 204 mm
- logis_net_depth
- 136 mm
Transportno pakiranje
- Količina
- 1
- EAN
- 3838895823056
- Teža
- 1.068 kg
- Odpremna količina
- 300
ETIM klasifikacija
- Klasifikacija
- EC001040
- Ime razreda
- Fuse switch disconnector
- Version as main switch
- Da
- Version as safety switch
- Da
- Max. rated operation voltage Ue AC
- 690V
- Rated permanent current Iu
- 160A
- Suitable for fuses
- NH00
- Number of poles
- 3
- With error protection
- Ne
- Type of electrical connection of main circuit
- Screw connection
- Type of control element
- Cover grip
- Degree of protection (IP), front side
- IP20
