001690931

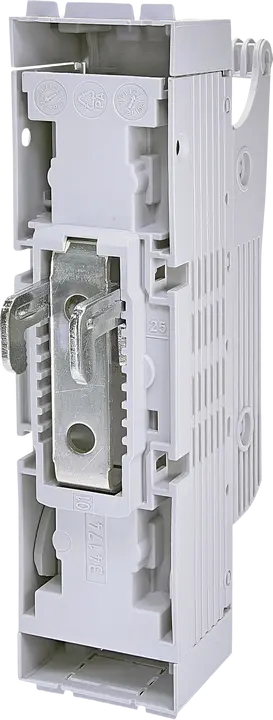

KVL-B/CF-00 1p M8-M8 Varovalčno ločilno stikalo
Zaloga
status
Po naročilu
- ETI koda:
- 001690931
- Velikost:
- NH00
- Vrsta napetosti:
- AC/DC
- Zatezni moment:
- 35-30 Nm
- Funkcija:
- Fuse switch disconnector
- Število polov:
- 3
- IP zaščita:
- IP20
- Način montaže:
- Montaža na zbiralko
- Nazivni obratovalni tok Ie AC-21 pri 400V:
- 160 A
- Kategorija uporabe:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Prenapetostna kategorija:
- III
- Nazivna frekvenca:
- 40/60 Hz
- Nadmorska višina:
- ≤ 2000 m
- Nazivna delovna napetost (V DC):
- 440 V
- Nazivni pogojni kratkostični tok Inc:
- 120 kA
- Mehanski cikli:
- 1.600
- Temperatura v prostoru:
- -25/55 °C
- Nazivna izolacijska napetost:
- 800 V
- Nazivni kratkotrajni zdržni tok Icw:
- 5 kA
- Nazivni obratovalni tok Ie AC-21 A/B pri 690 V:
- 160 A
- Električni cikli:
- 200
- Izgubna moč:
- 5 W
- Maks. nazivna obratovalna napetost (V AC):
- 690 V
- Priključni vijak:
- M10
- Stopnja onesnaženosti:
- 3
- Največja dovoljena izgubna moč talilnega vložka:
- 12 W
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
6 Dokumenti
15 Logistika
Produkt
- EAN code for a single product
- 3838895840848
- Neto teža izdelka
- 0,39 kg
- Net width
- 50 mm
- Net height
- 204 mm
- Net depth
- 111,85 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 2 pcs
- EAN code for a transport packaging
- 3838895823117
- Transport packaging weight
- 0,76 kg
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- Transport packaging volume
- 3,443 dm³
- Pallet quantity
- 600 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 1
- Version as main switch
- ✓
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
39 Oznake
001690931Varovalčno ločilno stikaloKVL-B/CF-00 1p M8-M8ETIBUSBAR60 mm busbar systemNH varovalčni podstavki in ločilnikiKVLKVL1pInternacionalno60mm zbiralčni sistem ETIBUSBARNH varovalčni podstavki in ločilnikiNazivna impulzna vzdržna napetost Uimp: 8 kVVelikost: NH00Največja dovoljena izgubna moč talilnega vložka: 12 WStopnja onesnaženosti: 3Vrsta napetosti: AC/DCPriključni vijak: M10Maks. nazivna obratovalna napetost (V AC): 690 VIzgubna moč: 5 WZatezni moment: 35 Nm-30 NmElektrični cikli: 200Nazivni obratovalni tok Ie AC-21 A/B pri 690 V: 160 AFunkcija: Fuse switch disconnectorŠtevilo polov: 3Nazivni kratkotrajni zdržni tok Icw: 5 kANazivna izolacijska napetost: 800 VTemperatura v prostoru: -25 °C/55 °CIP zaščita: IP20Način montaže: Montaža na zbiralkoNazivni obratovalni tok Ie AC-21 pri 400V: 160 AMehanski cikli: 1600Nazivni pogojni kratkostični tok Inc: 120 kANazivna delovna napetost (V DC): 440 VNadmorska višina: ≤ 2000 mKategorija uporabe: AC-21B, AC-22B, AC-23B, DC-21B, DC-22BPrenapetostna kategorija: IIINazivna frekvenca: 40 Hz/60 HzVarovalčno ločilno stikalo TOWAR Velikost: NH00 Vrsta napetosti: AC/DC Zatezni moment: 35 Nm-30 Nm Funkcija: Fuse switch disconnector Število polov: 3 IP zaščita: IP20 Način montaže: Montaža na zbiralko Nazivni obratovalni tok Ie AC-21 pri 400V: 160 A Kategorija uporabe: AC-21B, AC-22B, AC-23B, DC-21B, DC-22B Prenapetostna kategorija: III
