001690933

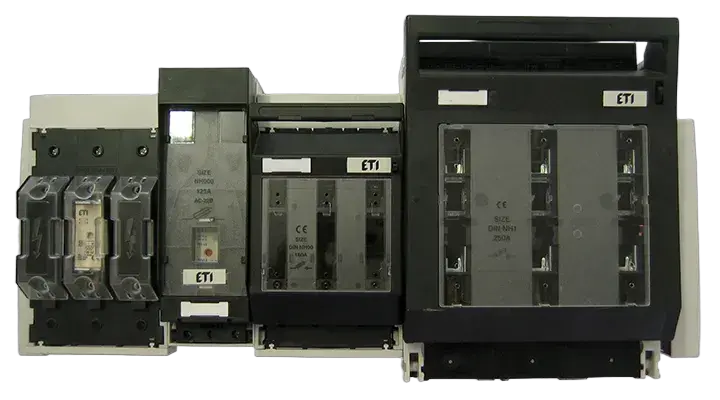

KVL-B/SF-3 1p M10-M10 Varovalčno ločilno stikalo
Zaloga
status
Po naročilu
- ETI koda:
- 001690933
- Velikost:
- NH3
- Vrsta napetosti:
- AC/DC
- Zatezni moment:
- 35-30 Nm
- Funkcija:
- Fuse switch disconnector
- Število polov:
- 3
- IP zaščita:
- IP20
- Način montaže:
- Montaža na zbiralko
- Kategorija uporabe:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Prenapetostna kategorija:
- III
- Nazivna frekvenca:
- 40/60 Hz
- Nadmorska višina:
- ≤ 2000 m
- Nazivna delovna napetost (V DC):
- 440 V
- Nazivni pogojni kratkostični tok Inc:
- 120 kA
- Temperatura v prostoru:
- -25/55 °C
- Nazivna izolacijska napetost:
- 800 V
- Nazivni kratkotrajni zdržni tok Icw:
- 15 kA
- Nazivni obratovalni tok Ie AC-21 A/B pri 690 V:
- 630 A
- Izgubna moč:
- 18,3 W
- Maks. nazivna obratovalna napetost (V AC):
- 690 V
- Priključni vijak:
- M10
- Stopnja onesnaženosti:
- 3
- Največja dovoljena izgubna moč talilnega vložka:
- 48 W
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 1,59 kg
- Net width
- 90,8 mm
- Net height
- 306,5 mm
- Net depth
- 175,8 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823131
- Transport packaging weight
- 1,591 kg
- Transport Packaging Dimensions Height
- 336 mm
- Transport Packaging Dimensions Width
- 185 mm
- Transport Packaging Dimensions Depth
- 122 mm
- Transport packaging volume
- 7,584 dm³
- Pallet quantity
- 130 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- Da
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 630 A
- Suitable for fuses
- NH3
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 1
- Version as main switch
- Da
ETIM klasifikacija – različica 9.0
