Nadzorni releji so ključni elementi sodobnih električnih sistemov, saj skrbijo za varnost, zanesljivost in učinkovito delovanje. Ti releji presegajo osnovno funkcijo vklopa in izklopa, saj aktivno nadzirajo različne električne parametre, kot so napetost, tok, frekvenca in nivo. Na podlagi spremljanih pogojev sprožijo vnaprej določene ukrepe ter tako delujejo kot inteligentni posredniki za zaščito opreme, preprečevanje napak in avtomatizacijo procesov.

002471222

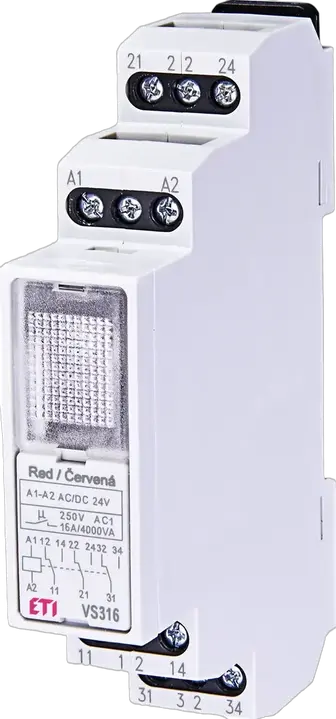

Slika VS316/24 RED

VS316/24 RED Pomožni rele

Zaloga status V prihodu

ETI koda:: 002471222
Kategorija:: Močnostni releji
Kataloška skupina:: Pomožni rele
Kataloška podskupina:: Močnostni releji
Opis tipa:: Močnostni releji
Funkcija:: Monitoring and Control relays
Napajalna napetost:: 24 V
Tip nadzora:: Alarm in kontrola
Število kontaktov:: 3
Vrsta napetosti:: AC/DC
Maksimalna obremenitev AC1:: 4.000 VA
Nazivni tok:: 16 A
Tip kontaktov:: 1xCO
Število CO kontaktov:: 1
DC Nazivna krmilna napajalna napetost Uc:: 24 V

Produkt

Neto teža izdelka: 0,062 kg
Stock unit of measure: pcs

Osnovna embalaža

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895472698
Basic packaging weight: 0,09 kg
Basic packaging volume: 0,13 dm³

Transportna embalaža

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895472704
Transport packaging weight: 1,08 kg
Transport packaging volume: 1,56 dm³
Pallet quantity: 7.410 pcs
Customs tariff: 85364900

Built-in depth: 64 mm
Type of switch contact: Single contact
Width: 18 mm
Max. load fluorescent lamp: 690 VA
Nominal current: 16 A
Degree of protection (IP): IP20
Mounting method: DIN rail
Max. load fluorescent lamp (parallel compensated): 690 VA
Max. switching current (cos phi = 0.6): 2 A
Max. load fluorescent lamp (Duo circuit): 690 VA
Depth: 64 mm
Rated current: 16 A
Type of control voltage 1: AC/DC
Function: Mechanical
Max. incandescent lamp load: 1.000 W
Type of electric connection: Screw connection
Number of contacts as change-over contact: 3
Height: 90 mm
Width in number of modular spacings: 1
Control voltage 1(Min): 24 V
Frequency control voltage 1(Min): 50 Hz
Control voltage 1(Max): 24 V
Frequency control voltage 1(Max): 60 Hz

ETIM klasifikacija – različica 9.0

002471222 Pomožni rele VS316/24 RED EVE/ETIREL Control equipment Relays Relays Power relay Power relay Internacionalno Avtomatizacija, signalizacija in nadzor Releji za nadzor ETIREL Tip kontaktov: 1xCO Število NC kontaktov: 0 Vrsta napetosti: AC/DC Število kontaktov: 3 Število CO kontaktov: 1 Tip nadzora: Alarm in kontrola Funkcija: Monitoring and Control relays Maksimalna obremenitev AC1: 4000 VA Št. NO kontaktov: 0 Napajalna napetost: 24 V-24 V Nazivni tok: 16 A/16 A DC Nazivna krmilna napajalna napetost Uc: 24 V-24 V Pomožni rele Funkcija: Monitoring and Control relays Napajalna napetost: 24 V-24 V Tip nadzora: Alarm in kontrola Število kontaktov: 3 Vrsta napetosti: AC/DC Nazivni tok: 16 A/16 A Maksimalna obremenitev AC1: 4000 VA Tip kontaktov: 1xCO Število NC kontaktov: 0 Število CO kontaktov: 1 Št. NO kontaktov: 0 DC Nazivna krmilna napajalna napetost Uc: 24 V-24 V
