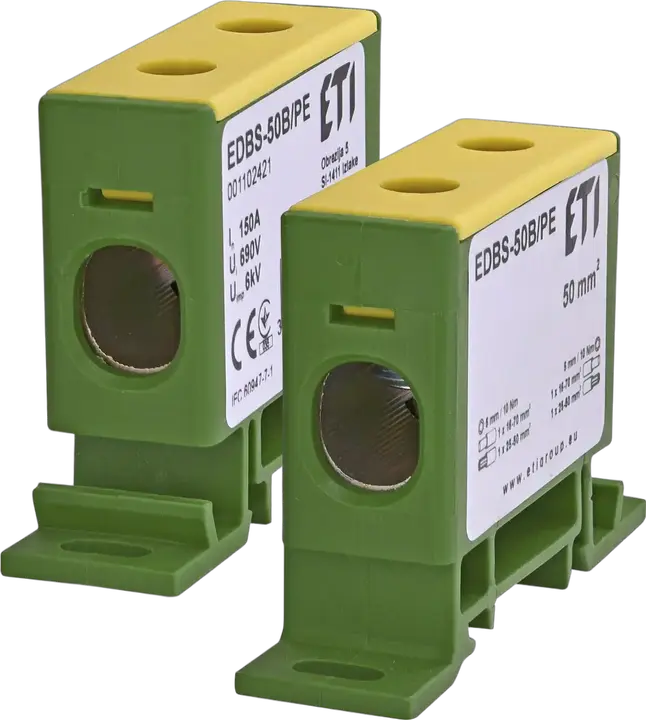

EDBS-50B/PE Priključne sponke vodnika

Zaloga status Na zalogi

ETI koda:: 001102421
Vrsta pripomočka:: EDB DIN letev razdelilni bloki
Kataloška skupina:: Razdelilni bloki za DIN letev EDB
Kataloška podskupina:: EDBM razdelilni bloki za DIN letve
Največji input cross-section:: 50 mm²
Vir:: PE
Način montaže:: Montaža na pritrdilno letev TH 35
Nazivni tok:: 150 A
Nazivna AC napetost:: 690 V
Nazivna enosmerna napetost:: 690 V
Nazivna izolacijska napetost:: 690 V
Nazivna kratkostična zmogljivost:: 6 kA
Višina:: 40 mm
Širina:: 17,8 mm
Globina:: 70 mm
Nazivni presek:: 16-70 mm²
Produkt je iz materiala:: PA6 GF25
Materialna sestava sponk:: Al6060+Sn

Produkt

EAN code for a single product: 3838895742661
Neto teža izdelka: 0,04 kg
Net width: 17,8 mm
Net height: 70 mm
Net depth: 45 mm
Stock unit of measure: pcs

Osnovna embalaža

Basic packaging quantity: 10 pcs
EAN code for a basic packaging: 3838895741459
Basic packaging weight: 0,76 kg
Basic packaging volume: 0,44 dm³

Transportna embalaža

Transport packaging quantity: 200 pcs
EAN code for a transport packaging: 3838895741466
Transport packaging weight: 15,2 kg
Transport packaging volume: 8,8 dm³
Pallet quantity: 10.000 pcs
Customs tariff: 85369010

Width: 17,8 mm
Material insulation body: Thermoplastic
Rated current In: 150 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 1
Number of clamp positions per pole: 2
Depth: 70 mm
Rated voltage: 690 V
Colour: Green/yellow
Height: 40 mm
Connectable conductor cross section solid-core(Min): 16 mm²
Operating temperature(Min): −25 °C
Connectable conductor cross section solid-core(Max): 70 mm²
Operating temperature(Max): 80 °C
