004673022

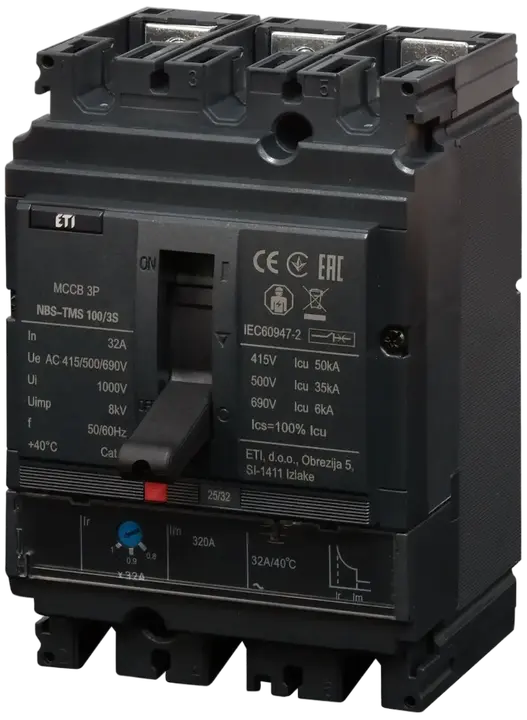

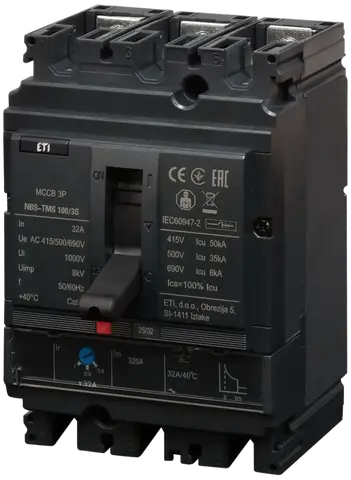

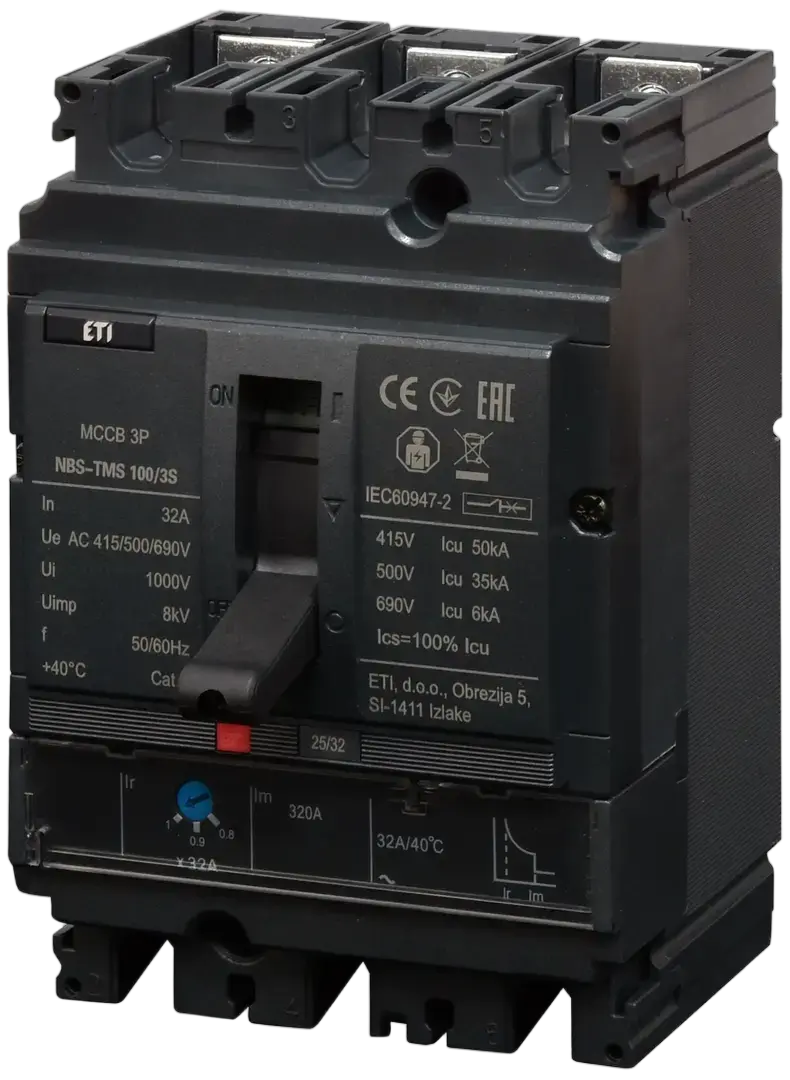

NBS-TMS 100/3S 32A 3P Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004673022
- Aplikacije:
- 60947
- Nazivni tok:
- 32 A
- Število polov:
- 3
- Tip priključitve:
- Sprednji kontakt
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 50 kA
- Nazivna delovna napetost (V AC):
- 690 V
- Nazivna izolacijska napetost:
- 1.000 V
- Termo nastavitve:
- 0,8-1
- Magnetne nastavitve:
- 10In
- Nastavljivo ali fiksno:
- Nastavljiv
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- NBS
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895936794
- Basic packaging weight
- 1,75 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Transportna embalaža
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895936800
- Transport packaging weight
- 22 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362010
15 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 32 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 20 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 25 A
ETIM klasifikacija – različica 9.0
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
26 Oznake
004673022Kompaktni odklopnikNBS-TMS 100/3S 32A 3PETIBREAKMCCBNBSNBSThermal magneticNBS 100InternacionalnoKompaktni odklopniki in ločilna stikala ETIBREAKCircuit breakers NBS Series 20-630ANazivna impulzna vzdržna napetost Uimp: 8 kVTip priključitve: Sprednji kontaktNazivna delovna napetost (V AC): 690 VFunkcija: MCCBŠtevilo polov: 3Nazivna izolacijska napetost: 1000 VNastavljivo ali fiksno: NastavljivMagnetne nastavitve: 10InStandardi: 60947Termo nastavitve: 0,8-1Nazivni tok: 32 A/32 ANazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics: 50 kA/50 kAKataloška skupina: NBSKompaktni odklopnik
