004672232

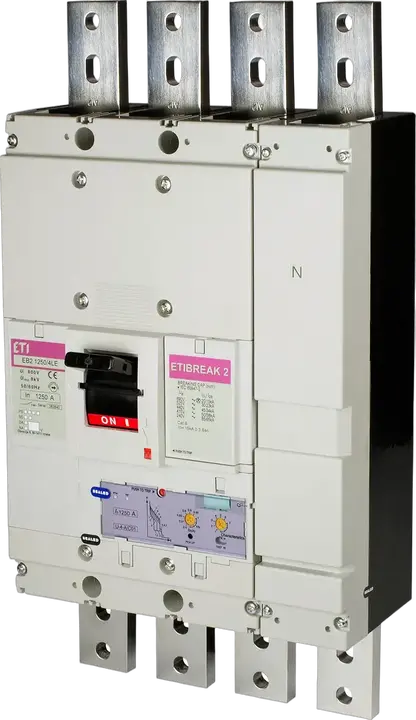

EB2 1250/4LE 1250A 4p APGN Kompaktni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004672232
- Aplikacije:
- 60947
- Nazivna kratkostična zmogljivost:
- 50/38 kA
- Nazivni tok:
- 1250 A
- Število polov:
- 4
- Tip priključitve:
- Podaljšane zbiralke
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 50/38 kA
- Nazivna delovna napetost (V AC):
- 690 V
- Nazivna izolacijska napetost:
- 800 V
- Termo nastavitve:
- 0,4-1
- Magnetne nastavitve:
- adjustable
- Nastavljivo ali fiksno:
- Nastavljiv
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- EB2
- Velikost ohišja:
- 1250A
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 25 kg
- Net width
- 280 mm
- Net height
- 530 mm
- Net depth
- 171 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895703969
- Transport packaging weight
- 25 kg
- Transport Packaging Dimensions Height
- 400 mm
- Transport Packaging Dimensions Width
- 600 mm
- Transport Packaging Dimensions Depth
- 280 mm
- Transport packaging volume
- 67,2 dm³
- Pallet quantity
- 27 pcs
- Customs tariff
- 85362090
16 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 1.250 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 38 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 500 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1.250 A
- Adjustment range undelayed short-circuit release(Min)
- 7.000 A
- Adjustment range short-term delayed short-circuit release(Max)
- 12.500 A
- Overload release current setting(Max)
- 1.250 A
- Adjustment range undelayed short-circuit release(Max)
- 15.000 A
ETIM klasifikacija – različica 9.0
